长轴型联轴器

长轴型联轴器应用于轴间距较长的设备上，
是简单、精确传达动力的最佳解决方案。

为什么使用长轴型联轴器？
长轴型联轴器长度(L)确认
长轴型联轴器的容许偏心
长轴型联轴器扭转刚性

产品概要

为什么使用长轴型联轴器？

轴间距离远需要传达动力时

联轴器－研磨轴组合

需购买3个部品（联轴器2ea，轴1ea）
组装工序增加
安装时很难确保联轴器与轴之间的直进度

使用长轴型联轴器

购买1个部品
组装便利
安装及维护便利
中间空心轴相对刚性更高

长轴型联轴器长度(L)确认

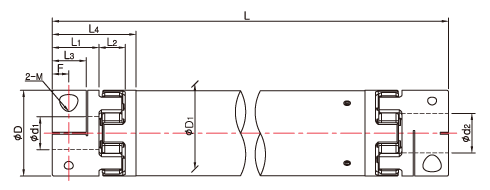

普通夹紧型

일반 클램프 타입일 경우의 도면

L(长轴型联轴器全长)= L_s(轴间距离)+ 2L₁

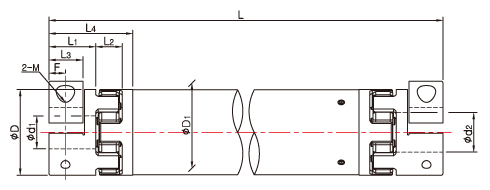

夹紧分离型

클램프 분리 타입일 경우의 도면

L(长轴型联轴器全长)= L_s(轴间距离)+ 2L₃

长轴型联轴器考虑安装及后期维护的便利性，
锁紧方式主要选用夹紧分离型。

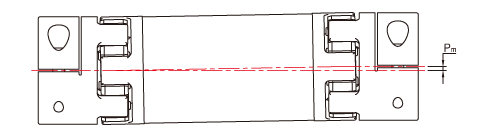

长轴型联轴器的容许偏心

P_{m} = (L - 2 (L_{1} + L_{2})) \times \tan \frac{A_{m}}{2}

P_m = 长轴型联轴器容许偏心
L = 长轴型联轴器全长
A_m = 长轴型联轴器容许偏角(= 联轴器容许偏角 x 2)

通过上述公式得出容许偏心是动力传递范围内的最大容许值。
即SJCLSeries中间弹性体及SHDLSeries膜片磨损现象在容许偏心范围内也可能发生。
偏心与偏角同时存在时容许偏心值缩减½。
为提高产品寿命，建议在容许值⅓以下的范围内使用，轴对齐尽量精确。
有关轴对齐问题请与我司联系确认。

长轴型联轴器扭转刚性

T S_{L} = \frac{1}{2 \times \frac{1}{T S_{c}} + \frac{L_{p i p e}}{T S_{s}}}

(N·m/rad)

TS_L = 长轴型联轴器扭转刚性
TS_C = 联轴器扭转刚性
TS_S = 空心轴扭转刚性/m
L_pipe = 空心轴长度 [ $L_{p i p e} = \frac{L - 2 L_{4}}{1000}$ (m)]
