技术资料

自助制图向导

  • 根据自己的要求轻松制图下载。省去了与我们联系的麻烦。
  • 您也可以创建非标图形。如联轴器键槽加工、轴套夹紧分离型及长轴型联轴器的指定长度等。
  • 可以下载所有格式的CAD图纸（2D/3D）及PDF文档。
  • 此项下载图纸的服务，仅适用于规格页中有左侧图标的产品。
开始前 请在 CADENAS创建您的账户。 创建账户 >

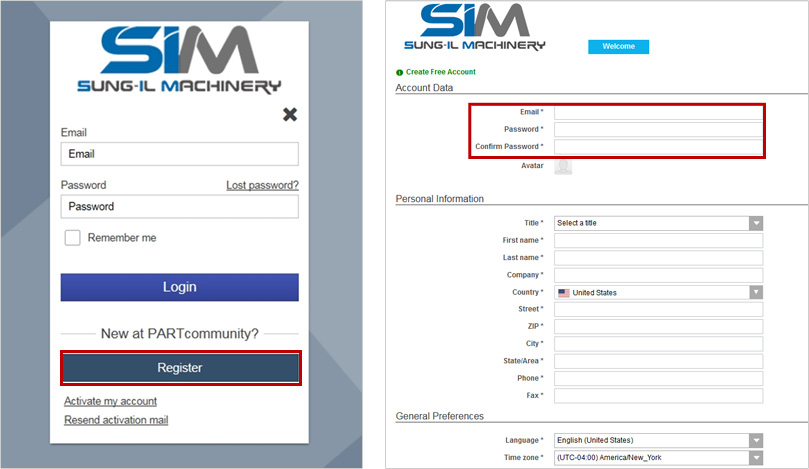

  1. 单击“注册”，您将链接到右侧注册页面。
  2. 填写您的电子邮箱地址（建议注册时使用商业电子邮箱）。
  3. 密码长度必须在6~60个字符之间，至少包含1个大写字母、1个小写字母、1个数字。
  4. “*” 号为必填写项。
  5. 最后，请阅读许可协议并勾选其复选框，然后单击“注册”。
STEP 1 选择产品 （联轴器/长轴型联轴器）
CASE1 : 选择联轴器
  1. STEP 1 种类选定
  2. STEP 2 大小选定
  3. STEP 3 最大孔径选定
  4. STEP 4 确认轴的
    滑动扭矩
  5. STEP 5 其他确认事项
联轴器选定指南
CASE2 : 选择长轴型联轴器
  • 长轴型联轴器的选择方法和CASE1联轴器的选择方法相同，只是追加了根据轴间距确定联轴器长度的选项。
  • 可加工为长轴型联轴器的种类有SJC（梅花型）和SHD(高扭矩膜片型）。
  1. STEP 1 种类选定
  2. STEP 2 大小选定
  3. STEP 3 最大孔径选定
  4. STEP 4 确认轴的
    滑动扭矩
  5. STEP 5 其他确认事项
  6. STEP 6 确认总体长度(L)
联轴器选定指南长轴型联轴器长度（L）确定方法
STEP 2 创建图形
CASE1 : 创建联轴器图形

示例型号: SHR–33CW 10K3T3 x 14W

产品型号
SHR-33C
具体要求
[内径D1: Ø10 + 键槽 3mm + 键槽上附加螺纹孔] + [内径D2: Ø14 + 轴套夹紧分离]

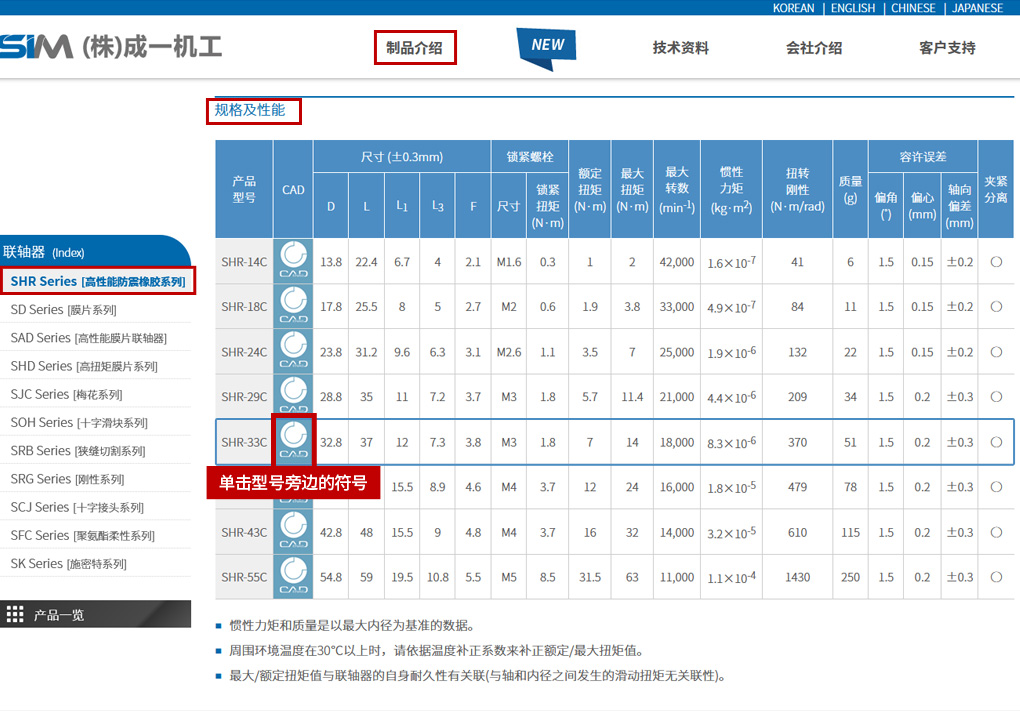

1访问下面的路径并单击“SHR-33C”旁边的“CADENAS”符号，如下面的屏幕截图所示。

路径: [产品介绍] >> [联轴器] >> [SHR 系列] >> [规格/性能/ CAD]

2会跳转至自助画图页面，参考以下图表选择内径（d1,d2）需要事项。

标记 内容 备注 锁紧方式选项
内螺栓固定式(SET-SCREW) 夹紧式
(SIDE-CLAMP)		 胀紧式
(TAPER-RING)
D1(mm) 内径1
K1 是否加工键槽
KB1(mm) 内径1的键槽宽度 无设定值，取内径的标准键槽宽度
KT1(mm) 内径1的键槽高度 无设定值，取内径的标准键槽高度
SP1 内径1是否加工夹紧分离
TAP1 内径1是否追加加工底孔 自动适用标准规格尺寸
(其他规格尺寸，请与我司联系)
D2(mm) 内径2
K2 是否加工键槽
KB2(mm) 内径2的键槽宽度 无设定值，取内径的标准键槽宽度
KT2(mm) 内径2的键槽高度 无设定值，取内径的标准键槽高度
SP2 内径2是否加工夹紧分离
TAP2 内径2是否追加加工底孔 自动适用标准规格尺寸
(其他规格尺寸，请与我司联系)

请产考以下图示

确定D1的具体要求
孔径: 10mm
键槽 （宽度:3mm）
追加螺纹孔
确定D2的具体要求
孔径: 14mm
轴套夹紧分离

3生成预览图像

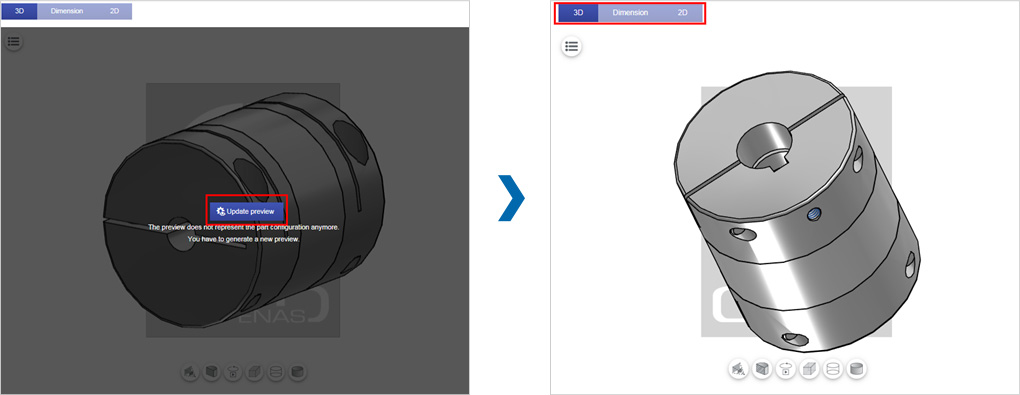

点击“更新预览”，在同一个页面您可查看图形初始外观（2D/3D/尺寸图）。

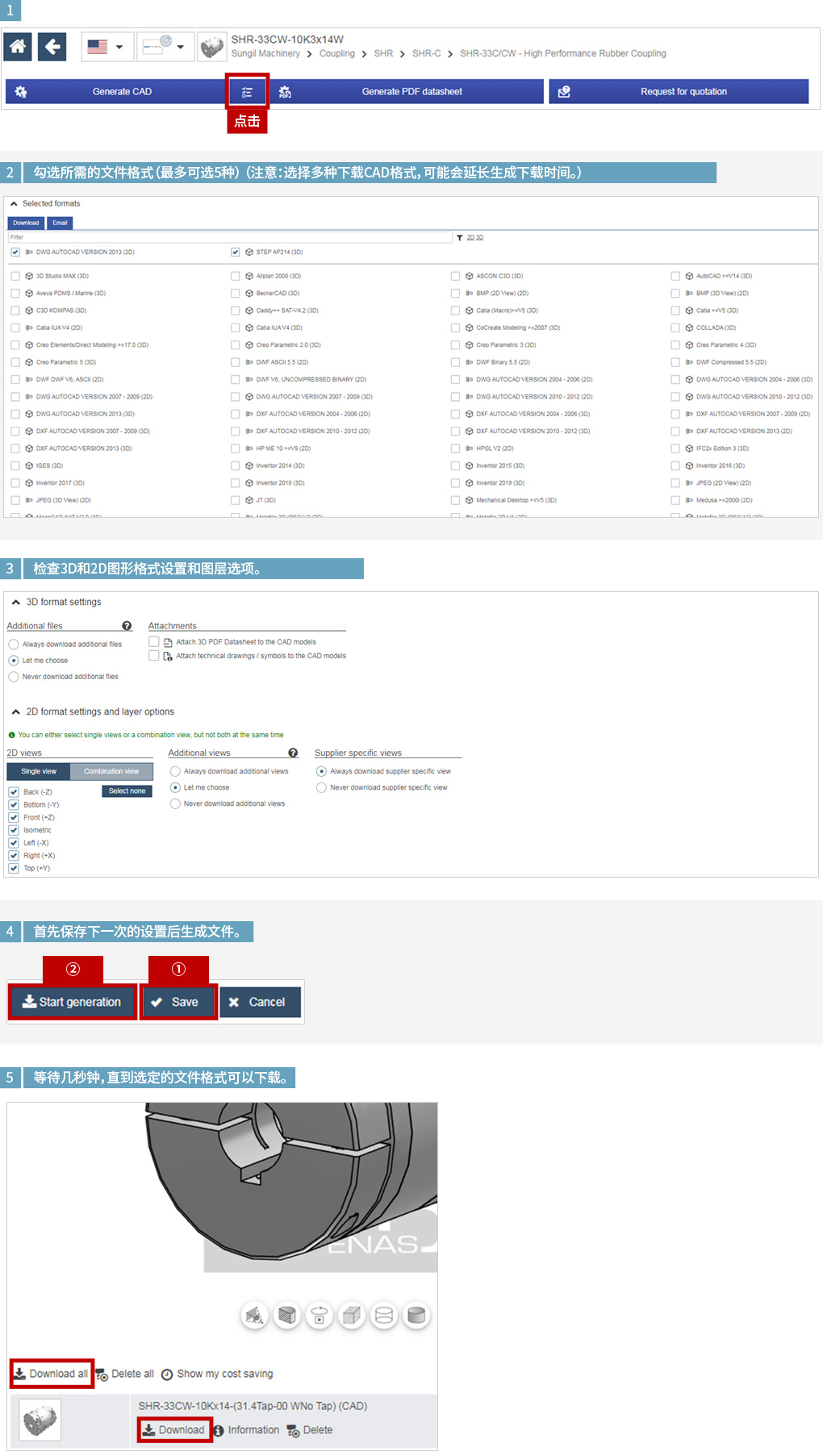

4选择所需的文件格式和其他条件后下载。

CASE 2: 创建长轴型联轴器图形

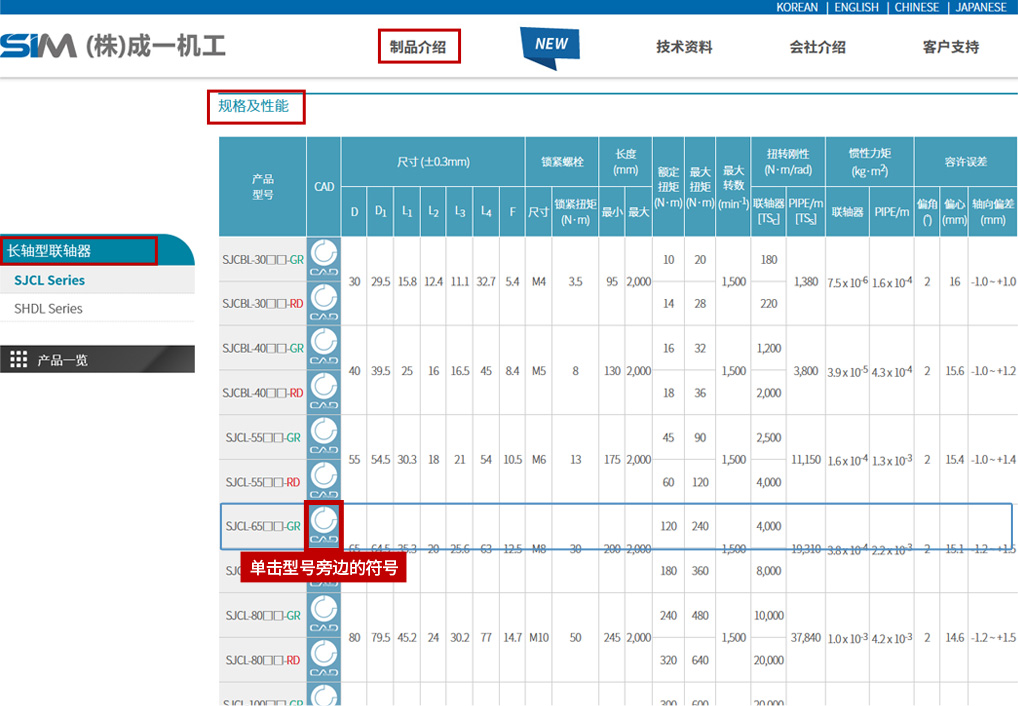

1进入下面的路径，点击“SJCL-65□□-GR”旁边的“CADENAS”符号，如下图所示。

路径: [产品介绍] >> [长轴型联轴器] >> [SJCL系列 or SHDL系列] >> [规格/ 性能/ CAD]

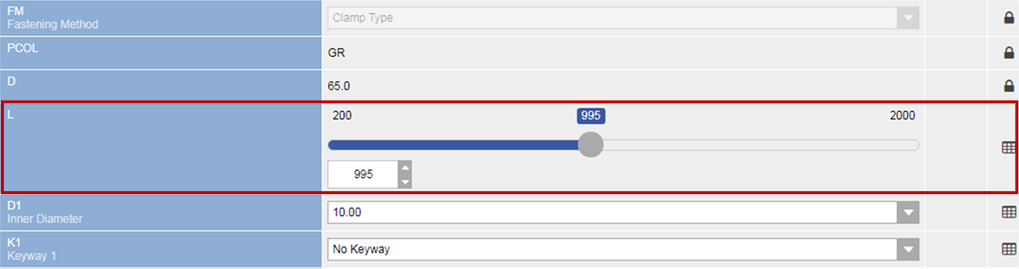

2其他步骤与联轴器（CASE1）相似，但是这个CASE2的显著点是您可以为自己的图形指定特定的长度。
