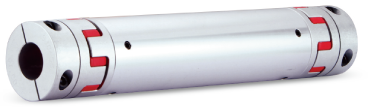

结构及材质
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | 高强度铝合金 | 阳极氧化 |
| 弹性体 | Hytrel®(RD/GR) | - |
| 空心轴 | 高强度铝合金 | 阳极氧化 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
特征
- 卓越的扭矩传递能力(耐久性)
- 实现精密同心度/直进度
- 采用铝合金材质实现惯性力矩最小化
- 吸收震动/冲击效果
- 安装便利

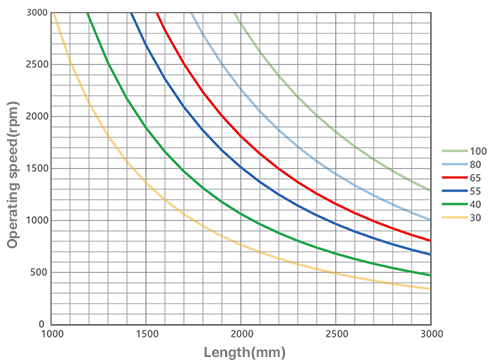

根据产品长度的最大容许转数

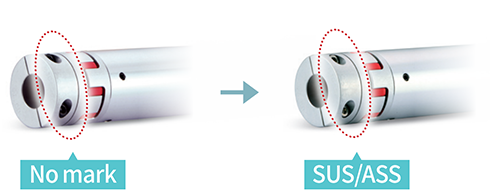

锁紧螺栓更换服务
- 对黑色氧化膜处理的配件(螺栓/垫圈 有腐蚀的顾虑时，请参 考以下表格，对配件材质及表面处理提出变更要求。
| 标记 | 材质 | 表面处理 |
|---|---|---|
| 无标记 | 钢 | 黑色氧化膜 |
| SUS/ASS | 不锈钢 | - |
采购向导
① 锁紧方式
- C
- 普通夹紧型
- CW
- 夹紧分离型
② 弹性体种类
- RD
- Shore 63D
- GR
- Shore 98A
③ 贯通
- 无标记
- 贯通（标准规格)
- *TH
- 仅针对SJCBL-30C(CW)规格区分贯通与非贯通弹性体，标准规格为非贯通，如需贯通弹性体请标记“TH”
④ 长度(净长)
⑤ 分离
- 无标记
- 对应内径夹紧不分离
- W
- 对应内径夹紧分离型
⑥ 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽
