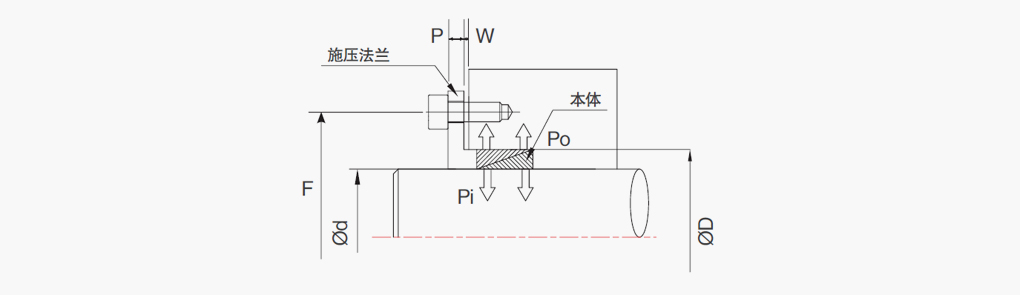

施压法兰设计
SAPL-R型通常与施压法兰一起使用，根据客户轴/轴套设计各有不同。此时请参考以下设计变数。
施压法兰锁紧螺栓的位置 (F)
- 施压法兰锁紧在轴套上时
F = D + 12 + db (螺栓尺寸)
- 施压法兰锁紧在轴上时
F = D – 12 - db (螺栓尺寸)
施压法兰的厚度 (P)
- 使用硬度为8.8级螺栓时
P = 1.3 x db (螺栓尺寸)
- 使用硬度为12.9级螺栓时
P = 1.8 x db (螺栓尺寸)
使用多个SAPL-R情况
- 施压法兰与轴套或轴之间的间隙“W”尺寸应不同。“W”尺寸请参考样册参数表。
传达扭矩计算公式
| 螺栓尺寸 (db) | 每个螺栓所施加的力 (Pb [N]) | ||
|---|---|---|---|
| 强度 8.8 | 强度 10.9 | 强度 12.9 | |
| M4 | 3,900 | 5,450 | 6,550 |
| M5 | 6,350 | 8,950 | 10,700 |
| M6 | 9,000 | 12,600 | 15,100 |
| M8 | 16,500 | 23,200 | 27,900 |
| M10 | 26,200 | 36,900 | 44,300 |
| M12 | 38,300 | 54,000 | 64,500 |
使用多个SAPL-R情况
SAPL-R产品根据所需要扭矩条件可以使用多个，使用2套以上产品时扭矩传达力如下：
- 使用1套 : Tc
- 使用2套 : Tc x 1.55
- 使用3套 : Tc x 1.85
- 使用4套 : Tc x 2.02
