产品介绍
安全型联轴器

安全型联轴器把联轴器和扭矩限制器特征相结合在一起,
是动力传递及过载保护作用的最佳选择。

STL-F Series

超负荷保护用安全联轴器(法兰型)

  • STL – 2D (.dwg)
  • STL – 3D (.step)

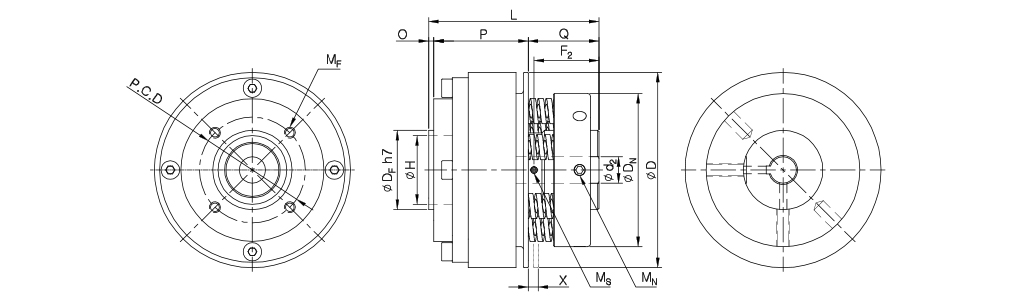

扭矩限制器端标准形式(内螺栓固定型)

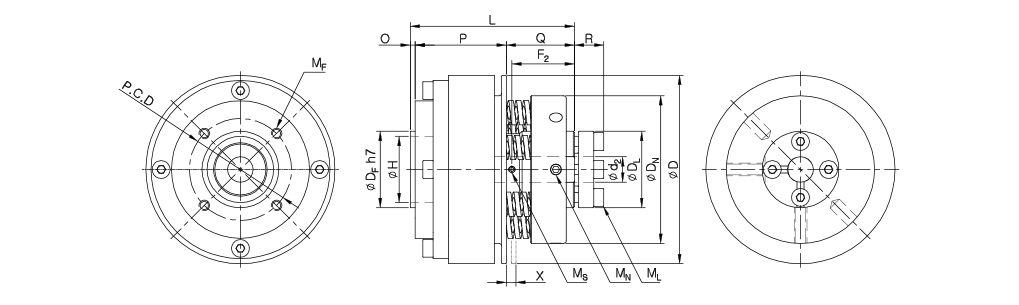

扭矩限制器端A.P. Lock形式

规格及性能
产品型号 CAD 设定扭矩
范围
(N·m)
弹簧 尺寸 (±0.3mm)
颜色 数量 A B C D h7 E F G H I J K
STL25F-L 1.5~7 BLUE 3 74 70 54 30 24 M30
X1.0P
58 2 35.6 27.2 64.8
STL25F-M 4.5~20 RED 6
STL25F-H 9~25 GREEN 6
STL55F-L 7.5~27 BLUE 6 104 100 79 45 40 M40
X1.0P
70 3 42.9 26 71.8
STL55F-M 13.5-41 RED 6
STL55F-H 21-55 GREEN 6
STL150F-L 20~50 RED 5 125 123 96 60 52 M55X1.5P 90 4 50.1 26 80.1
STL150F-M 30~80 GREEN 5
STL150F-H 55~150 GREEN 10
产品
型号
CAD 尺寸 (±0.3mm) 最大
转数
(min-1)
惯性力矩
(kg·m2)
质量
(kg)
L (deg) M N O P Q R S T U X
STL25F-L 45 4
(90° 间隙)
M4 8 40 5 10 M4X16 12.5 30 1.2 700 6.4X10-4 1.1
STL25F-M
STL25F-H
STL55F-L 60 6
(60° 间隙)
M6 8 60 5 10 M5X18 14.5 40 1.3 550 2.1X10-3 2.4
STL55F-M
STL55F-H
STL150F-L 60 6
(60° 등간격)
M8 10 75 6 13 M6X25 14.5 55 2.1 400 7.2X10-3 3.9
STL150F-M
STL150F-H
标准内径
产品型号 标准内径 (d) (mm)
10 11 12 14 15 16 17 18 19 20 21 22 24 25 28 30 32 35
STL25F 标准
A.P. Lock形式
STL55F 标准
A.P. Lock形式
STL150F 标准
A.P. Lock形式

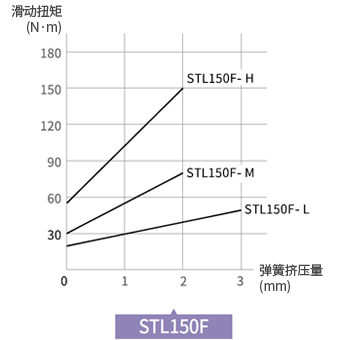

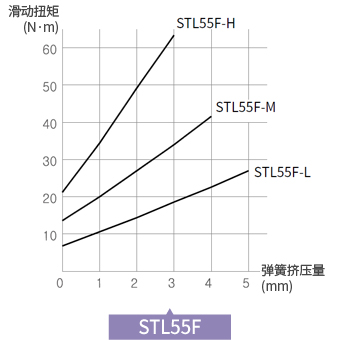

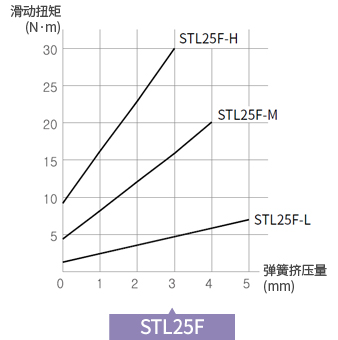

根据挤压量的滑动扭矩
采购向导
① 滑动扭矩设定
无标记
使用者直接设置滑动扭矩
TS(扭矩)
出库时设定对应扭矩上产生滑动
② 扭矩限制器端锁紧方式
N
内螺栓固定形式
P
A.P.Lock形式
③ 键槽
无标记
对应内径无键槽
K(尺寸)
对应内径加工标记键槽(A.P.Lock方式锁紧型无法加工键槽)
