产品介绍
长轴型联轴器

长轴型联轴器应用于轴间距较长的设备上，
是简单、精确传达动力的最佳解决方案。

  • 为什么使用长轴型联轴器？
  • 长轴型联轴器长度(L)确认
  • 长轴型联轴器的容许偏心
  • 长轴型联轴器扭转刚性

SHDL Series

高扭矩膜片长轴型联轴器

  • SHDL – 2D (.dwg)

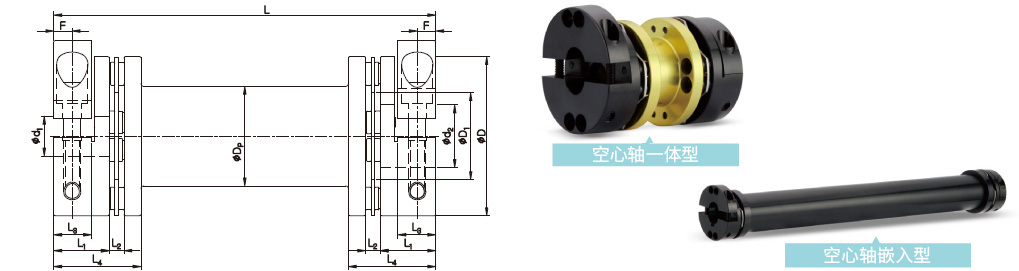

普通夹紧型

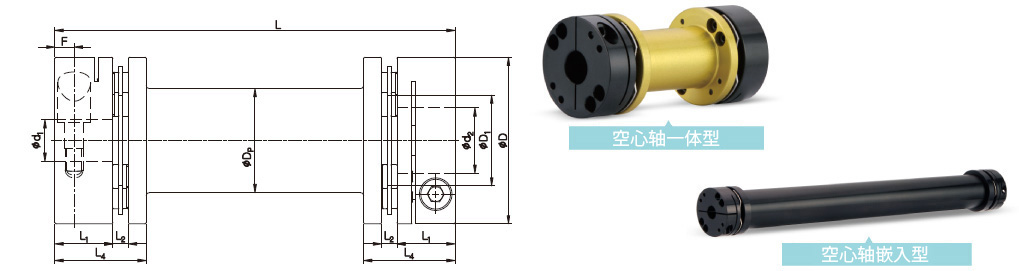

夹紧分离型

规格及性能
空心轴一体型
产品
型号		 CAD 尺寸 (±0.3mm) 锁紧螺栓 长度
(mm)		 容许
扭矩
(N·m)		 扭转刚性
(N·m/rad)		 容许误差
D Dp D1 L1 L2 L3 L4 F 尺寸 锁紧
扭矩
(N·m)		 最小 最大 联轴器
[TSc]		 PIPE/m
[TSs]		 偏角
(˚)		 偏心
(mm)		 轴向
偏差
(mm)
SHDL-56□□ 56 35 30.6 19.5 5.2 13.3 30.7 6.5 M6 13 80 130 60 2.0 x 104 1.6 x 104 1.4 0.5 ± 1.2
SHDL-66□□ 66 41 35.6 24.5 7.5 15.5 40 7.5 M6 13 100 150 120 3.0 x 104 2.9 x 104 1.4 0.5 ± 1.6
SHDL-88□□ 88 55 46.1 30 9.9 19 49.9 9.9 M8 30 120 170 200 7.0 x 104 6.0 x 104 1.4 0.5 ± 2.0
空心轴嵌入型
产品
型号		 CAD 尺寸 (±0.3mm) 锁紧螺栓 长度
(mm)		 容许
扭矩
(N·m)		 扭转刚性
(N·m/rad)		 惯性力矩
(kg·m2)		 容许误差
D Dp D1 L1 L2 L3 L4 F 尺寸 锁紧
扭矩
(N·m)		 最小 最大 联轴器
[TSc]		 PIPE/m
[TSs]		 联轴器 PIPE/m 偏角
(˚)		 偏心
(mm)		 轴向
偏差
(mm)
SHDL-56□□ 56 44.5 30.6 19.5 5.2 13.3 34.7 6.5 M6 13 130 3,000 60 2.0 x 104 6,000 3.8 x 10-5 1.5 x 10-4 1.4 11.1 ± 1.2
SHDL-66□□ 66 49.5 35.6 24.5 7.5 15.5 43 7.5 M6 13 150 3,000 120 3.0 x 104 8,000 9.3 x 10-5 2.7 x 10-4 1.4 10.8 ± 1.6
SHDL-88□□ 88 64.5 46.1 30 9.9 19 52.9 9.9 M8 30 170 3,000 200 7.0 x 104 20,000 3.8 x 10-4 8.5 x 10-4 1.4 10.6 ± 2.0
  • 超出最小/最大长度时请与我司联系确认。
标准内径
产品型号 标准内径 (d1, d2) (mm)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45
SHDL-56□□ ● ● ● ● ● ● ● ● ● ● ● ●
SHDL-66□□ ● ● ● ● ● ● ● ● ● ● ● ●
SHDL-88□□ ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 轴的公差建议使用h7公差。
  • 可加工非标孔径及特殊公差(请与我司联系确认)。
  • 可加工键槽。

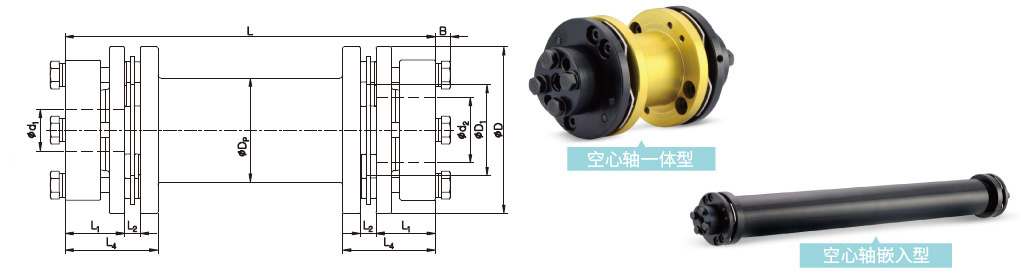

胀紧型

规格及性能
空心轴一体型
产品
型号		 CAD 尺寸 (±0.3mm) 锁紧螺栓 长度
(mm)		 容许
扭矩
(N·m)		 扭转刚性
(N·m/rad)		 容许误差
D Dp D1 L1 L2 L4 B 尺寸 锁紧
扭矩
(N·m)		 最小 最大 联轴器
[TSc]		 PIPE/m
[TSs]		 偏角
(˚)		 偏心
(mm)		 轴向
偏差
(mm)
SHDL-56T 56 35 30.6 20.2 5.2 31.4 4.5 M6 13 80 130 60 2.0 x 104 1.6 x 104 1.4 0.5 ± 1.2
SHDL-66T 66 41 35.6 25 7.5 40.5 5 M6 13 100 150 120 3.0 x 104 2.9 x 104 1.4 0.5 ± 1.6
SHDL-88T 88 55 46 30 9.9 49.9 5 M8 30 120 170 200 7.0 x 104 6.0 x 104 1.4 0.5 ± 2.0
空心轴嵌入型
产品
型号		 CAD 尺寸 (±0.3mm) 锁紧螺栓 长度
(mm)		 容许
扭矩
(N·m)		 扭转刚性
(N·m/rad)		 惯性力矩
(kg·m2) 		容许误差
D Dp D1 L1 L2 L4 B 尺寸 锁紧
扭矩
(N·m)		 最小 最大 联轴器
[TSc]		 PIPE/m
[TSs]		 联轴器 PIPE/m 偏角
(˚)		 偏心
(mm)		 轴向
偏差
(mm)
SHDL-56T 56 44.5 30.6 20.2 5.2 35.4 4.5 M6 13 130 3,000 60 2.0 x 104 6,000 3.8 x 10-5 1.5 x 10-4 1.4 11.1 ± 1.2
SHDL-66T 66 49.5 35.6 25 7.5 43.5 5 M6 13 150 3,000 120 3.0 x 104 8,000 9.3 x 10-5 2.7 x 10-4 1.4 10.8 ± 1.6
SHDL-88T 88 64.5 46 30 9.9 52.9 5 M8 30 170 3,000 200 7.0 x 104 20,000 3.8 x 10-4 8.5 x 10-4 1.4 10.6 ± 2.0
  • 超出最小/最大长度时请与我司联系确认。
标准内径
产品型号 标准内径 (d1, d2) (mm)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45
SHDL-56T ● ● ● ● ● ● ● ● ● ● ● ●
SHDL-66T ● ● ● ● ● ● ● ● ● ● ● ●
SHDL-88T ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 轴的公差建议使用h7公差。
  • 可加工非标孔径及特殊公差(请与我司联系确认)。
  • 不能加工键槽。
