规格及性能

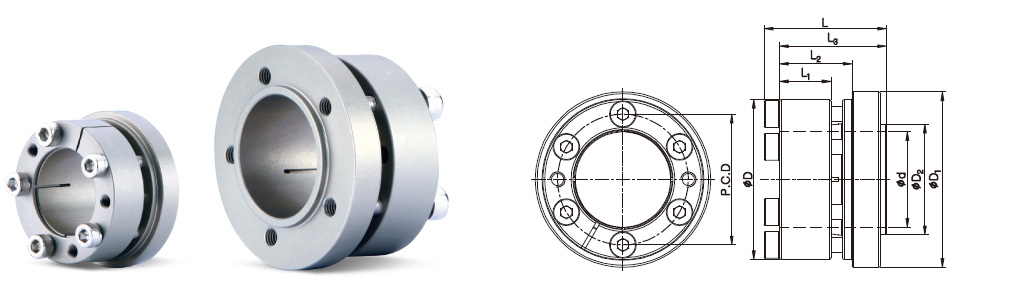

产品型号 d X D	CAD	尺寸 (mm)							最大容许 扭矩 (Tc) (N·m)	最大容许 轴向推力 (Pt) (kN)	面压 (Mpa)		锁紧螺栓			质量(g)
		L	L1	L2	L3	D1	D2	P.C.D			轴 (Pi)	轴套 (Po)	尺寸	数量	锁紧扭矩 (N·m)
SAPC-4-15		15.5	6.5	9	13	17.5	6.5	10.1	2	1	151	37	M2.5	4	1.3	6
SAPC-4.5-16		15.5	6.5	9	13	19	7.5	11.1	2.2	1	134	35	M2.5	4	1.3	6
SAPC-5-16		15.5	6.5	9	13	19	7.5	11.1	2.5	1	121	35	M2.5	2	1.3	7
SAPC-6-17		15.5	6.5	9	13	20	8.5	12.1	4	1.33	151	49	M2.5	3	1.3	8
SAPC-8-19		17.5	7.5	10	15	22	11	14.1	6	1.51	129	51	M2.5	4	1.3	11
SAPC-10-21		17.5	7.5	10	15	24	13	16.1	8	1.63	104	46	M2.5	4	1.3	12
SAPC-11-22		19.5	8	11	17	25	14	17.1	9	1.66	88	41	M2.5	4	1.3	14
SAPC-12-24		20.5	9	12	18	27	15	19.2	12	1.99	89	42	M2.5	5	1.3	17
SAPC-14-26		20.5	9	12	18	29	17	21.2	18	2.56	91	47	M2.5	6	1.3	19
SAPC-15-28		23	9.5	13	20	31	18.5	22.2	25	3.34	79	38	M3	4	2.3	24
SAPC-16-29		23	9.5	13	20	32	19.5	23.2	26	3.34	74	37	M3	4	2.3	25
SAPC-17-30		24	10	14	21	33	20.5	24	27	3.18	66	34	M3	4	2.3	28
SAPC-18-31		24	10	14	21	34	21.5	25	29	3.23	78	41	M3	5	2.3	29
SAPC-19-32		24	10	14	21	35	22.5	26	33	3.5	74	40	M3	5	2.3	30
SAPC-20-37		28	12	16	24	40	24	29.4	54	5.47	92	46	M4	4	5.1	47
SAPC-22-39		28	12	16	24	42	26	31.4	65	5.94	83	43	M4	4	5.1	52
SAPC-24-41		30	13	18	26	45	28	33.3	85	7.07	84	46	M4	5	5.1	57
SAPC-25-42		32	13.5	19	28	46	29	34.3	110	8.77	97	53	M4	6	5.1	67
SAPC-28-45		32	13.5	19	28	49	32	37.3	125	8.91	101	57	M4	7	5.1	73
SAPC-30-50		35	14.5	20	30	55	34.5	41.3	180	12.08	99	56	M5	5	10	101
SAPC-32-53		35	14.5	20	30	58	36.5	43.3	210	13.13	104	59	M5	6	10	112
SAPC-35-56		38	16	22.5	33	62	40	46.6	230	13.13	92	54	M5	6	10	134

• Pt(容许轴向推力)是指扭矩为0时的数值，Tc(最大容许扭矩)是指轴向推力负载为0时的数值。
  轴向推力和扭矩同时存在时请参考设计确认事项中计算公式。
• 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净。
