规格及性能

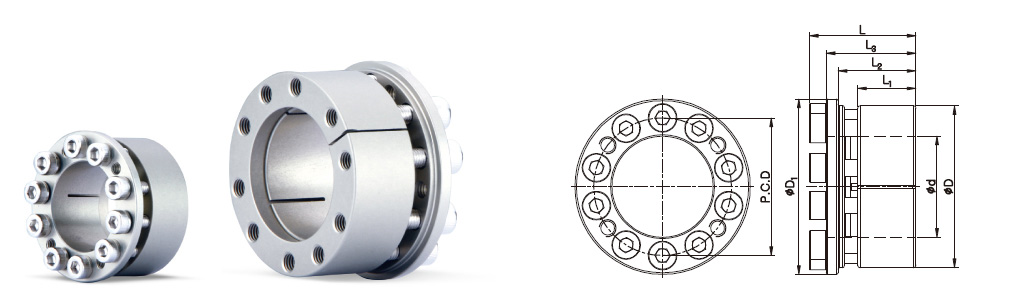

产品型号 d X D	CAD	尺寸 (mm)						最大容许 扭矩 (Tc) (N·m)	最大容许 轴向推力 (Pt) (kN)	面压 (Mpa)		锁紧螺栓			质量(g)
		L	L2	L3	L4	D1	P.C.D			轴 (Pi)	轴套 (Po)	尺寸	数量	锁紧扭矩 (N·m)
SAPA-5-16		16	13	11.2	8	18.5	11.7	6	2.24	197	64	M3	4	2.3	7
SAPA-6-19		18.3	14.3	12.3	9	21.5	14	11	3.74	285	92	M4	4	5.1	10
SAPA-8-21		18.6	14.6	12.6	9.3	23.5	15.4	18	4.48	214	96	M4	4	5.1	13
SAPA-10-23		18.8	14.8	12.8	9.5	25.5	17.5	20	4.48	167	86	M4	4	5.1	15
SAPA-11-24		19.8	15.8	13.8	10.5	26.5	18.4	24	4.48	153	83	M4	4	5.1	17
SAPA-12-26		22	18	15.5	10.5	28.5	20.2	40	6.73	209	103	M4	6	5.1	20
SAPA-14-28		22	18	15.5	10.5	30.5	22.2	52	7.57	202	108	M4	6	5.1	23
SAPA-15-29		23	19	16.5	11.5	31.5	23.2	56	7.57	167	95	M4	6	5.1	25
SAPA-16-30		23.6	19.6	17.1	12	33	24.2	60	7.57	149	88	M4	6	5.1	28
SAPA-17-31		24.1	20.1	17.6	12.5	33.5	25.4	88	10.08	177	109	M4	8	5.1	28
SAPA-18-32		24.1	20.1	17.6	12.5	34.5	26.4	92	10.08	167	106	M4	8	5.1	30
SAPA-19-33		24.1	20.1	17.6	12.5	35.5	27.4	96	10.08	159	102	M4	8	5.1	31
SAPA-20-38		29.1	24.1	21.1	15.3	42	30.8	176	17.28	186	111	M5	8	10	53
SAPA-22-40		29.1	24.1	21.1	15.3	44	32.8	232	20.8	204	126	M5	8	10	60
SAPA-24-42		30.1	25.1	22.1	16.3	46	34.8	256	20.8	173	113	M5	8	10	65
SAPA-25-43		31.1	26.1	23.1	17.3	47	35.8	270	21.76	172	109	M5	8	10	68
SAPA-28-46		31.6	26.6	23.1	17.3	50	38.8	290	21.6	153	101	M5	10	10	71
SAPA-30-48		31.6	26.6	23.1	17.3	52	40.8	320	21.6	142	97	M5	10	10	76
SAPA-32-50		32.6	27.6	24.1	18.3	54	42.8	352	21.6	124	88	M5	10	10	80
SAPA-35-57		36	30	26	19.5	62	48.4	576	32.88	195	132	M6	8	18	117

• Pt(容许轴向推力)是指扭矩为0时的数值，Tc(最大容许扭矩)是指轴向推力负载为0时的数值。
  轴向推力和扭矩同时存在时请参考设计确认事项中计算公式。
• 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净。
