规格及性能

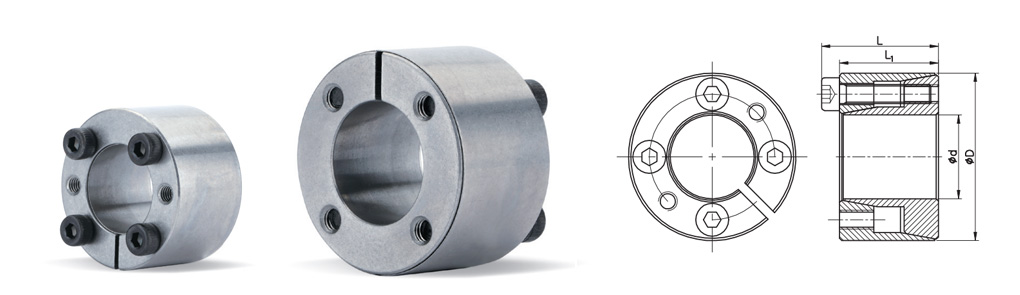

产品型号 d X D	尺寸 (mm)		最大容许 扭矩 (Tc) (N·m)	最大容许 轴向推力 (Pt) (kN)	面压 (MPa)		锁紧螺栓			质量(g)
	L1	L			轴(Pi)	轴套(Po)	尺寸	数量	锁紧扭矩 (N·m)
SAPL-E-5 x 16		11	13.5	5	1.6	163	55	M2.5x10	3	1.2	11
SAPL-E-6 x 16		11	13.5	6	2	150	55	M2.5x10	3	1.2	12
SAPL-E-8 x 18		11	13.5	10	2.5	110	45	M2.5x10	3	1.2	15
SAPL-E-9 x 20		13	15.5	15	3	110	45	M2.5x10	4	1.2	20
SAPL-E-10 x 20		13	15.5	19	3.8	89	45	M2.5x12	4	1.2	19
SAPL-E-11 x 22		13	15.5	21	3.8	81	41	M2.5x12	4	1.2	24
SAPL-E-12 x 22		13	15.5	23	3.8	75	41	M2.5x12	4	1.2	22
SAPL-E-14 x 26		17	20	39	5.5	71	38	M3x16	4	2.1	39
SAPL-E-15 x 28		17	20	42	5.5	66	35	M3x16	4	2.1	44
SAPL-E-16 x 32		17	21	77	9.6	107	54	M4x16	4	4.9	68
SAPL-E-17 x 35		21	25	82	9.6	81	40	M4x20	4	4.9	93
SAPL-E-18 x 35		21	25	87	9.6	77	40	M4x20	4	4.9	90
SAPL-E-19 x 35		21	25	91	9.6	73	40	M4x20	4	4.9	85
SAPL-E-20 x 38		21	26	157	15.7	113	60	M5x20	4	10	120
SAPL-E-22 x 40		21	26	173	15.7	103	57	M5x20	4	10	130
SAPL-E-24 x 47		26	32	268	22.3	110	56	M6x24	4	17	220
SAPL-E-25 x 47		26	32	279	22.3	105	56	M6x24	4	17	210
SAPL-E-28 x 50		26	32	468	33.5	141	79	M6x24	6	17	240
SAPL-E-30 x 55		26	32	502	33.5	132	72	M6x24	6	17	270

• Pt(容许轴向推力)是指扭矩为0时的数值，Tc(最大容许扭矩)是指轴向推力负载为0时的数值。
  轴向推力和扭矩同时存在时请参考设计确认事项中计算公式。
• 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净。
