胀紧套
(A.P. Lock)

A.P. Lock胀紧套是一种动力传动部件。
通过表面压力同时夹紧轴和轴套(带轮、齿轮等)。
(株)成一机工根据尺寸、材质、表面处理等提供多样化产品。

  • A.P. LOCK种类(INDEX)
  • A.P. Lock设计确认事项
  • 使用方法(SAPL-A, B, C, D1, D2, D3, D4, T)
  • 使用方法(SAPL-R)
  • 使用方法(SAPA, SAPC)

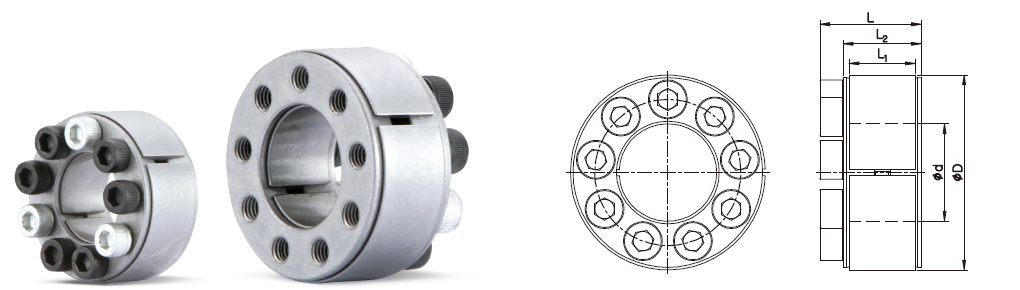

SAPL-D1 Series

  • SAPL-D1-2D (.dwg)
  • SAPL-D1-3D (.step)
规格及性能
产品型号
d X D
CAD 尺寸 (mm) 最大容许
扭矩 (Tc)
(N·m)
最大容许
轴向推力 (Pt)
(kN)
面压 (Mpa) 锁紧螺栓 质量(g)
L1 L2 L 轴 (Pi) 轴套 (Po) 尺寸 数量 锁紧扭矩
(N·m)
SAPL-D1-18 x 47 17 20 26 240 26.5 210 85 M6x18 8 14.9 200
SAPL-D1-19 x 47 17 20 26 245 26.5 210 85 M6x18 8 14.9 200
SAPL-D1-20 x 47 17 20 26 265 26.5 199 85 M6x18 8 14.9 200
SAPL-D1-22 x 47 17 20 26 294 26.5 181 85 M6x18 8 14.9 190
SAPL-D1-24 x 50 17 20 26 402 33.3 211 101 M6x18 9 14.9 220
SAPL-D1-25 x 50 17 20 26 421 33.3 203 101 M6x18 9 14.9 220
SAPL-D1-28 x 55 17 20 26 470 33.3 180 92 M6x18 10 14.9 220
SAPL-D1-30 x 55 17 20 26 510 33.3 169 92 M6x18 10 14.9 240
SAPL-D1-32 x 60 17 20 26 676 42.1 198 106 M6x18 12 14.9 270
SAPL-D1-35 x 60 17 20 26 745 42.1 181 106 M6x18 12 14.9 270
SAPL-D1-38 x 65 17 20 26 892 47 183 107 M6x18 14 14.9 300
SAPL-D1-40 x 65 17 20 26 941 47 174 107 M6x18 14 14.9 300
SAPL-D1-42 x 75 20 24 32 1490 70.6 214 121 M8x22 12 35 510
SAPL-D1-45 x 75 20 24 32 1600 70.6 200 121 M8x22 12 35 510
SAPL-D1-48 x 80 20 24 32 1700 70.6 188 113 M8x22 12 35 550
SAPL-D1-50 x 80 20 24 32 1770 70.6 180 113 M8x22 12 35 550
SAPL-D1-55 x 85 20 24 32 2390 86.2 201 130 M8x22 14 35 600
SAPL-D1-60 x 90 20 24 32 2610 86.2 184 123 M8x22 14 35 640
SAPL-D1-65 x 95 20 24 32 3228 99 225 154 M8x22 16 35 700
SAPL-D1-70 x 110 24 28 38 4811 138 241 154 M10x25 14 69 1240
SAPL-D1-75 x 115 24 28 38 5154 138 225 147 M10x25 14 69 1290
SAPL-D1-80 x 120 24 28 38 5497 138 212 140 M10x25 14 69 1350
SAPL-D1-85 x 125 24 28 38 6675 158 227 155 M10x25 16 69 1430
SAPL-D1-90 x 130 24 28 38 7069 158 214 149 M10x25 16 69 1500
SAPL-D1-95 x 135 24 28 38 8393 176 229 161 M10x25 18 69 1540
SAPL-D1-100 x 145 26 33 45 10226 204 232 160 M12x30 14 69 2200
SAPL-D1-110 x 155 26 33 45 11248 204 211 149 M12x30 14 123.3 2300
SAPL-D1-120 x 165 26 33 45 14020 234 221 160 M12x30 16 123.3 2400
SAPL-D1-130 x 180 34 38 50 18986 293 195 140 M12x35 20 123.3 3600
SAPL-D1-140 x 190 34 38 50 22494 321 199 147 M12x35 22 123.3 3900
SAPL-D1-150 x 200 34 38 50 26295 351 203 152 M12x35 24 123.3 4000
SAPL-D1-160 x 210 34 38 50 33756 422 229 174 M12x35 26 123.3 4300
SAPL-D1-170 x 225 38 44 58 39483 465 212 160 M14x40 22 187 5700
SAPL-D1-180 x 235 38 44 58 45606 507 218 167 M14x40 24 187 6000
SAPL-D1-190 x 250 46 52 66 56163 591 199 152 M14x45 28 187 8200
SAPL-D1-200 x 260 46 52 66 63342 633 203 156 M14x45 30 187 8600
  • Pt(容许轴向推力)是指扭矩为0时的数值,Tc(最大容许扭矩)是指轴向推力负载为0时的数值。
    轴向推力和扭矩同时存在时请参考设计确认事项中计算公式。
  • 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净。
