规格及性能

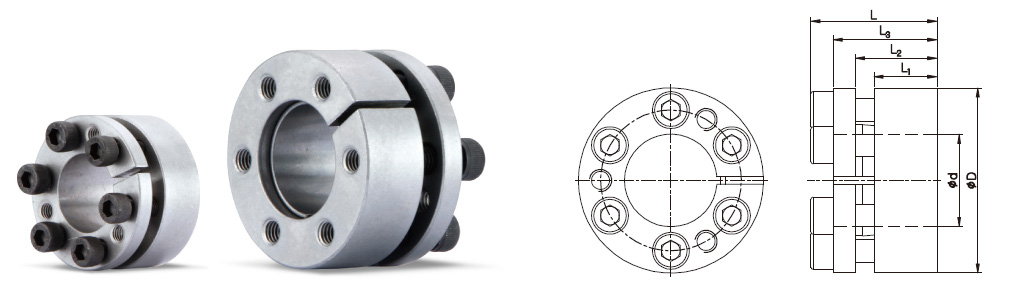

产品型号 d X D	CAD	尺寸 (mm)				最大容许 扭矩 (Tc) (N·m)	最大容许 轴向推力 (Pt) (kN)	面压 (Mpa)		锁紧螺栓			质量(g)
		L1	L2	L3	L			轴 (Pi)	轴套 (Po)	尺寸	数量	锁紧扭矩 (N·m)
SAPL-D2-19 x 47		17	22	28	34	273	29	262	106	M6x20	5	13	300
SAPL-D2-20 x 47		17	22	28	34	287	29	249	106	M6x20	5	13	300
SAPL-D2-22 x 47		17	22	28	34	316	29	227	106	M6x20	5	13	300
SAPL-D2-24 x 50		17	22	28	34	413	34	249	120	M6x20	6	13	300
SAPL-D2-25 x 50		17	22	28	34	431	34	239	120	M6x20	6	13	300
SAPL-D2-28 x 55		17	22	28	34	482	34	213	109	M6x20	6	13	400
SAPL-D2-30 x 55		17	22	28	34	517	34	199	109	M6x20	6	13	400
SAPL-D2-32 x 60		17	22	28	34	734	46	249	133	M6x20	8	13	400
SAPL-D2-35 x 60		17	22	28	34	803	46	227	133	M6x20	8	13	400
SAPL-D2-38 x 65		17	22	28	34	872	46	210	122	M6x20	8	13	400
SAPL-D2-40 x 65		17	22	28	34	918	46	199	122	M6x20	8	13	400
SAPL-D2-42 x 75		17	25	33	41	1573	74	261	146	M8x25	7	32	800
SAPL-D2-45 x 75		20	25	33	41	1674	74	244	146	M8x25	7	32	800
SAPL-D2-48 x 80		20	25	33	41	1750	74	220	146	M8x25	7	32	800
SAPL-D2-50 x 80		20	25	33	41	1860	74	219	137	M8x25	7	32	800
SAPL-D2-55 x 85		20	25	33	41	2340	85	228	148	M8x25	8	32	800
SAPL-D2-60 x 90		20	25	33	41	2553	85	209	139	M8x25	8	32	800

• Pt(容许轴向推力)是指扭矩为0时的数值，Tc(最大容许扭矩)是指轴向推力负载为0时的数值。
  轴向推力和扭矩同时存在时请参考设计确认事项中计算公式。
• 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净。
