产品介绍
胀紧套
(A.P. Lock)

A.P. Lock胀紧套是一种动力传动部件。
通过表面压力同时夹紧轴和轴套(带轮、齿轮等)。
(株)成一机工根据尺寸、材质、表面处理等提供多样化产品。

  • A.P. LOCK种类(INDEX)
  • A.P. Lock设计确认事项
  • 使用方法(SAPL-A, B, C, D1, D2, D3, D4, T)
  • 使用方法(SAPL-R)
  • 使用方法(SAPA, SAPC)

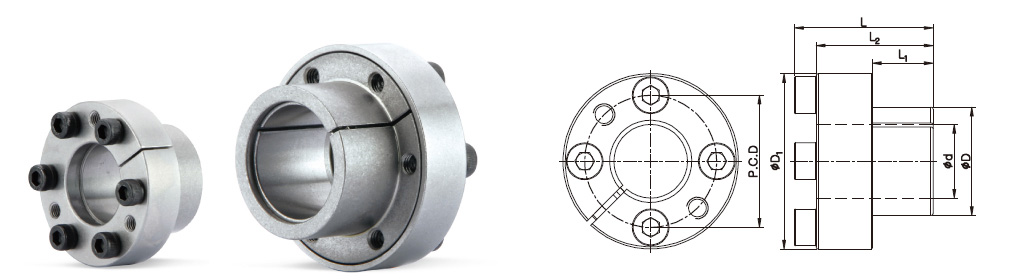

SAPL-C Series

  • SAPL-C-2D (.dwg)
  • SAPL-C-3D (.step)
规格及性能
产品型号
d X D
CAD 尺寸 (mm) 最大容许
扭矩 (Tc)
(N·m)
最大容许
轴向推力 (Pt)
(kN)
面压 (Mpa) 锁紧螺栓 质量(g)
L1 L2 L D1 P.C.D 轴 (Pi) 轴套 (Po) 尺寸 数量 锁紧扭矩
(N·m)
SAPL-C-5 x 12 10 19 22 23 15.5 9 3.45 188 99 M3x8 4 1.7 36
SAPL-C-6 x 12 10 19 22 23 15.5 11 3.45 156 99 M3x8 4 1.7 34
SAPL-C-8 x 15 12 23 27 28 19.5 25 6.09 174 116 M4x10 4 4 61
SAPL-C-10 x 18 12 23 27 31.5 22.5 44 8.71 193 134 M4x10 5 4 78
SAPL-C-11 x 18 12 23 27 31.5 22.5 48 8.71 176 134 M4x10 5 4 75
SAPL-C-12 x 20 12 23 27 33.5 24.5 53 8.71 161 121 M4x10 5 4 86
SAPL-C-14 x 22 12 23 27 35.5 26.5 61 8.71 138 110 M4x10 5 4 94
SAPL-C-15 x 23 14 27 32 38.5 28.5 115 15.3 178 150 M5x12 4 8 135
SAPL-C-16 x 24 14 27 32 39.5 29.5 123 15.3 167 144 M5x12 4 8 140
SAPL-C-17 x 25 14 27 32 40.5 30.5 131 15.3 158 138 M5x12 4 8 146
SAPL-C-18 x 26 14 30 36 46 33 210 23.2 195 198 M6x14 4 14 221
SAPL-C-19 x 27 14 30 36 47 34 221 23.2 185 191 M6x14 4 14 228
SAPL-C-20 x 28 14 30 36 48 35 233 23.2 176 184 M6x14 4 14 235
SAPL-C-22 x 32 16 32 38 52 39 256 23.2 146 141 M6x14 4 14 287
SAPL-C-24 x 34 16 32 38 54 41 279 23.2 134 133 M6x14 4 14 302
SAPL-C-25 x 34 16 32 38 54 41 291 23.2 128 133 M6x14 4 14 293
SAPL-C-28 x 39 20 36 42 59 46 488 34.8 146 139 M6x14 6 14 378
SAPL-C-30 x 41 20 36 42 61 48 523 34.8 136 132 M6x14 6 14 396
  • Pt(容许轴向推力)是指扭矩为0时的数值,Tc(最大容许扭矩)是指轴向推力负载为0时的数值。
    轴向推力和扭矩同时存在时请参考设计确认事项中计算公式。
  • 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净。
