规格及性能

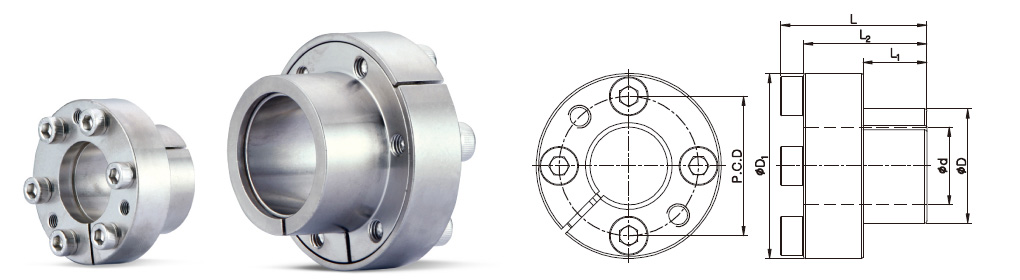

产品型号 d X D	CAD	尺寸 (mm)					最大容许 扭矩 (Tc) (N·m)	最大容许 轴向推力 (Pt) (kN)	面压 (Mpa)		锁紧螺栓			质量(g)
		L1	L2	L	D1	P.C.D			轴 (Pi)	轴套 (Po)	尺寸	数量	锁紧扭矩 (N·m)
SAPL-CK-5 x 12		10	19	22	23	15.5	9	3.4	188	99	M3x8	4	1.7	36
SAPL-CK-6 x 12		10	19	22	23	15.5	11	3.4	156	99	M3x8	4	1.7	34
SAPL-CK-8 x 15		12	23	27	28	19.5	25	6	174	116	M4x10	4	4	61
SAPL-CK-10 x 18		12	23	27	31.5	22.5	44	8.7	193	134	M4x10	5	4	78
SAPL-CK-11 x 18		12	23	27	31.5	22.5	48	8.7	176	134	M4x10	5	4	75
SAPL-CK-12 x 20		12	23	27	33.5	24.5	53	8.7	161	121	M4x10	5	4	86
SAPL-CK-14 x 22		12	23	27	35.5	26.5	61	8.7	138	110	M4x10	5	4	94
SAPL-CK-15 x 23		14	27	32	38.5	28.5	115	15.3	178	150	M5x12	4	8	135
SAPL-CK-16 x 24		14	27	32	39.5	29.5	123	15.3	167	144	M5x12	4	8	140
SAPL-CK-17 x 25		14	27	32	40.5	30.5	131	15.3	158	138	M5x12	4	8	146
SAPL-CK-18 x 26		14	30	36	46	33	210	23.2	195	198	M6x14	4	14	221
SAPL-CK-19 x 27		14	30	36	47	34	221	23.2	185	191	M6x14	4	14	228
SAPL-CK-20 x 28		14	30	36	48	35	233	23.2	176	184	M6x14	4	14	235
SAPL-CK-22 x 32		16	32	38	52	39	256	23.2	146	141	M6x14	4	14	287
SAPL-CK-24 x 34		16	32	38	54	41	279	23.2	134	133	M6x14	4	14	302
SAPL-CK-25 x 34		16	32	38	54	41	291	23.2	128	133	M6x14	4	14	293
SAPL-CK-28 x 39		20	36	42	59	46	488	34.8	146	139	M6x14	6	14	378
SAPL-CK-30 x 41		20	36	42	61	48	523	34.8	136	132	M6x14	6	14	396

• Pt(容许轴向推力)是指扭矩为0时的数值，Tc(最大容许扭矩)是指轴向推力负载为0时的数值。
  轴向推力和扭矩同时存在时请参考设计确认事项中计算公式。
• 为发挥其最佳性能请把轴、轴套、本体内轮、本体外轮的锈和灰尘清理干净。
