键槽(Keyway)加工服务
| 轴径直径 | 尺寸 | 型号尺寸 | |||||
|---|---|---|---|---|---|---|---|
| Ød1/ Ød2 | b(mm) | t(mm) | (b x h) | ||||
| 超过 ~ 以下 | 区分标记 | 无标记 | H | J | 标准尺寸 | 公差 | |
| 标准尺寸 | 公差(E9) | 公差(H9) | 公差(Js9) | ||||
| Ø (以上) Ø6 ~ 8 | 2 | +0.039 +0.014 |
+0.025 0 |
±0.0125 | 1 | +0.1 0 |
2 x 2 |
| Ø8 ~ Ø10 | 3 | 1.4 | 3 x 3 | ||||
| Ø10 ~ Ø12 | 4 | +0.05 +0.02 |
+0.03 0 |
±0.015 | 1.8 | 4 x 4 | |
| Ø12 ~ Ø17 | 5 | 2.3 | 5 x 5 | ||||
| Ø17 ~ Ø22 | 6 | 2.8 | 6 x 6 | ||||
| Ø22 ~ Ø30 | 8 | +0.061 +0.025 |
+0.036 0 |
±0.018 | 3.3 | 8 x 7 | |
| Ø30 ~ Ø38 | 10 | +0.2 0 |
10 x 8 | ||||
| Ø38 ~ Ø44 | 12 | +0.075 +0.032 |
+0.043 0 |
±0.0215 | 12 x 8 | ||
| Ø44 ~ Ø50 | 14 | 3.8 | 14 x 9 | ||||
| Ø50 ~ Ø58 | 16 | 4.3 | 16 x 10 | ||||
| Ø58 ~ Ø65 | 18 | 4.4 | 18 x 11 | ||||
| Ø65 ~ Ø75 | 20 | +0.092 +0.04 |
+0.052 0 |
±0.026 | 4.9 | 20 x 12 | |
| Ø75 ~ Ø85 | 22 | 5.4 | 22 x 14 | ||||
- 键槽位置是根据 株 成一机工设计基准来加工，如对键槽位置另有要求请务必与我司联系确认。
- 考虑到装配的便利性和性能，未指定键槽宽度时按照E9公差加工。
- 根据顾客的使用目的需要指定键槽公差时，请参考区分标记订购。

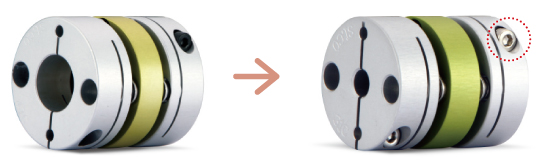

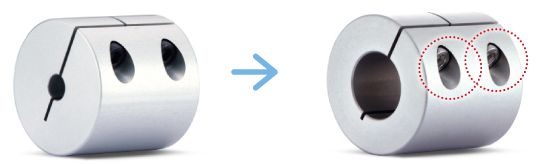

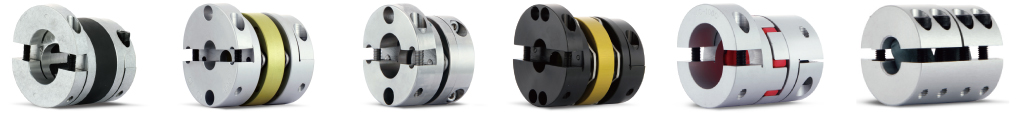

- 键槽可配合使用在所有的夹紧型、加紧分离型、内螺栓固定型。 ※ 例外1：SFC系列无法加工键槽。
※ 例外2：SAD系列由于增加了组装孔数量，根据内径可加工的键槽规格与其他系列的联轴器不同。请务必在订购前确认是否可以加工。

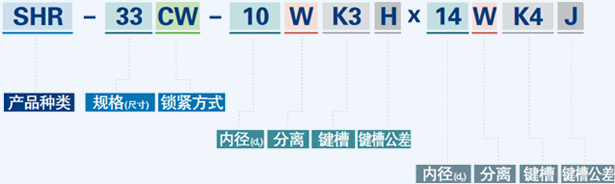

※例：采购向导
- 需加工键槽时请在内径(d)后面标注K(键槽宽度＝b)。

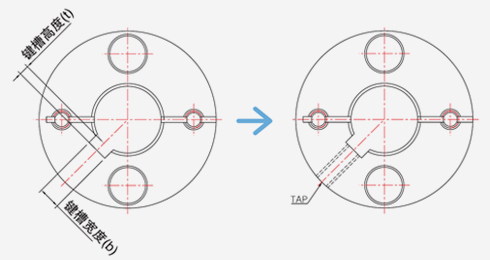

- 键槽高度t 根据键槽宽度b 来决定，如另有要求请与我司联系确认。
EX)填写K3是指键槽宽度是3mm，高度默认设定为1.4mm)。 - 键槽公差指定
区分标记 无标记 H J 公差指定 E9 H9 Js9
