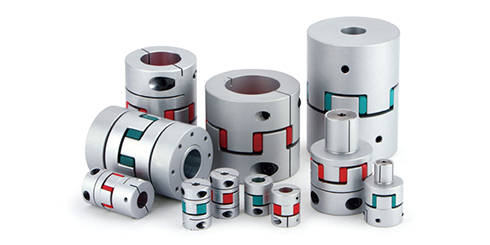

SJC Series
梅花联轴器
- 产品概要
规格 / 性能 / CAD
SJC (无标记/内螺栓固定型) SJC-C (夹紧型) SJCM-C (夹紧型/空间节约型) SJC-T (胀紧型) SJC-I (嵌入型)
- 梅花系列是一款通过中间弹性体来传达动力的联轴器。
- 联轴器种类中扭矩传达力(耐久性)最佳的产品。
- 提供多种类锁紧方式。
- SJC全系列采用赋予预压的组装方式，可使用于精度要求高的应用场合上。
夹紧型(空间节约型)规格 : M-55C ~ M-100C查看更多 >
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | 高强度铝合金 | 阳极氧化 |
| 弹性体 | Hytrel®(RD/GR) TPU (BL) |
|
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
嵌入型 规格 : 25I ~ 65I查看更多 >
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | 高强度铝合金 | 阳极氧化 |
| 弹性体 | Hytrel®(RD/GR) TPU (BL) |
- |
| 衬套 | 不锈钢 | |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
采购向导
① 锁紧方式
- 无标记
- 内螺栓固定型
- C
- 普通夹紧型
- CW
- 夹紧分离型
- T
- 胀紧型
② 弹性体种类
- RD
- Hytrel, Sh63D
- GR
- Hytrel, Sh98A
- BL
- TPU, Sh98A
③ 贯通
- 无标记
- 一般
- TH
- 弹性体贯通
④ 分离
- 无标记
- 对应内径夹紧不分离
- W
- 对应内径夹紧分离型
(仅对应夹紧型)
⑤ 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽
(胀紧型无法加工键槽)
※ 嵌入型采购向导 : 查看更多 >
可加工夹紧分离型
- 产品规格表中标有可否加工分离型，请确认采购向导
特征及用途
| 弹性体材质 | Hytrel (RD/GR) | TPU (BL) | |
|---|---|---|---|
| 零背隙(精度) | ○ | ○ | |
| 高扭矩传达力(耐久性) | ☆ | ☆ | |
| 扭转刚性 | △ | △ | |
| 震动吸收/削减 | △ | ○ | |
| 吸收偏差 | △ | △ | |
| 电气绝缘性 | ○ | ○ | |
| 适用电机 | 伺服 | ○ | ○ |
| 步进 | ○ | ○ | |
| 编码器 | △ | △ | |
| 通用 | ☆ | ☆ | |
| 使用温度 | -20℃ ~ 120℃ | -20℃ ~ 70℃ | |
主要用途 : 机床, 冲压机, 注射机, 油压设备, 泵, 直角坐标机器人, 皮带传动, 物流设备
锁紧方式
| 内螺栓固定型 | 一般 | △ |
|---|---|---|
| 键槽 | △ | |
| 夹紧型 | 一般 | ○ |
| 夹紧分离 | △ | |
| 键槽 | ○ | |
| 嵌入型 | △ | |
| 胀紧型 | △ | |
※标记是指根据规格(外径大小)部分产品能够对应，具体请参考规格表中的标注。
中间弹性体材质
- 中间弹性体不仅是传达扭矩的媒介物，也起到吸收冲击及偏差。是梅花联轴器最重要的性能要素。
- 弹性体原料以及TPU材质由Hytrel®，Hytrel相比TPU具有更高的机械强度/刚性，耐磨/耐热性，相反TPU比Hytrel具有更高的吸收/消减振动的性能。
- 弹性体种类根据材质硬度可分为RD(Hytrel, Sh 63D)，GR(Hytrel, Sh 98A)，BL(TPU, Sh 98A)。

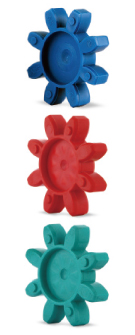

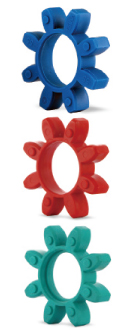

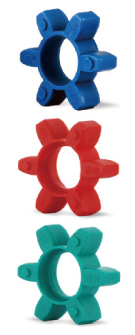

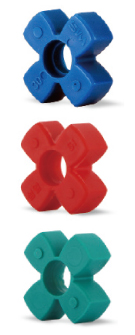

弹性体种类(常规/贯通)
轴插入值大于规格表中L1值时，我司可提供中间贯通的弹性体。如需请确认采购向导。中间弹性体贯通不影响扭矩传递及吸收偏差的性能。
| 规格 | 14 - 30 | 40 | 48 - 100 | 120 - 135 | 160 |
|---|---|---|---|---|---|
| 常规 |  |
 |
 |
- | - |
| 贯通 |  |
 |
 |
 |
 |
弹性体内径规格
| 规格 | 最大标准内径 | 弹性体中间 贯通内径 |
|---|---|---|
| SJC-14 | Ø5 | - |
| SJC-20 | Ø8 | Ø6 |
| SJC-25 | Ø10 | Ø6.35 |
| SJC-30 | Ø14 | Ø8 |
| SJC-40 | Ø18 | Ø15 |
| SJC-48 | Ø28 | Ø20 |
| SJC-55 | Ø28 | Ø25 |
| SJC-65 | Ø35 | Ø25 |
| SJC-80 | Ø45 | Ø32 |
| SJC-90 | Ø50 | Ø40 |
| SJC-100 | Ø60 | Ø45 |
| SJC-120 | Ø65 | Ø55 |
| SJC-135 | Ø70 | Ø65 |
| SJC-160 | Ø80 | Ø75 |

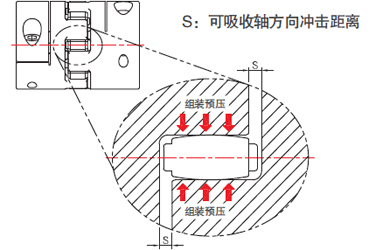

弹性体预压组装
SJC系列的中间弹性体在组装时赋予了预压，因此具备以下优点。
- 刚性强、应答能力快。
- 组装部位无间隙，达到背隙最小化。
| 产品型号 | 组装间距 S | 产品型号 | 组装间距 S | 产品型号 | 组装间距 S |
|---|---|---|---|---|---|
| SJC-14 | 1.0mm | SJC-40, 48, 55 | 2mm | SJC-100 | 3.5mm |
| SJC-20 | 1.0mm | SJC-65 | 2.5mm | SJC-120 | 4mm |
| SJC-25 | 1.2mm | SJC-80 | 3mm | SJC-135 | 4.5mm |
| SJC-30 | 1.5mm | SJC-90 | 3mm | SJC-160 | 5mm |
弹性体规格及种类别特性
| 规格 | 标记 | 材质 | Shore硬度 | 额定扭矩 (N·m) |
最大扭矩 (N·m) |
扭转刚性 (N·m/rad) |
容许误差 | ||
|---|---|---|---|---|---|---|---|---|---|
| 偏角 (˚) | 偏心 (mm) | 轴向偏差 (mm) | |||||||
| SJC-14 | BL | TPU | 98A | 2 | 4 | 22 | 1 | 0.05 | -0.2 ~ +0.6 |
| GR | Hytrel | 98A | 2 | 4 | 25 | 1 | 0.05 | -0.2 ~ +0.6 | |
| RD | Hytrel | 63D | 2.5 | 5 | 34 | 1 | 0.03 | -0.2 ~ +0.6 | |
| SJC-20 | BL | TPU | 98A | 4 | 8 | 50 | 1 | 0.07 | -0.3 ~ +0.8 |
| GR | Hytrel | 98A | 4 | 8 | 60 | 1 | 0.07 | -0.3 ~ +0.8 | |
| RD | Hytrel | 63D | 6 | 12 | 74 | 1 | 0.05 | -0.3 ~ +0.8 | |
| SJC-25 | BL | TPU | 98A | 9 | 18 | 220 | 1 | 0.07 | -0.4 ~ +1.0 |
| GR | Hytrel | 98A | 9 | 18 | 260 | 1 | 0.07 | -0.4 ~ +1.0 | |
| RD | Hytrel | 63D | 12 | 24 | 300 | 1 | 0.05 | -0.4 ~ +1.0 | |
| SJC-30 | BL | TPU | 98A | 12 | 24 | 170 | 1 | 0.08 | -0.5 ~ +1.0 |
| GR | Hytrel | 98A | 12 | 24 | 200 | 1 | 0.08 | -0.5 ~ +1.0 | |
| RD | Hytrel | 63D | 16 | 32 | 220 | 1 | 0.06 | -0.5 ~ +1.0 | |
| SJC-40 | BL | TPU | 98A | 17 | 34 | 1,500 | 1 | 0.06 | -0.6 ~ +1.2 |
| GR | Hytrel | 98A | 17 | 34 | 1,600 | 1 | 0.06 | -0.6 ~ +1.2 | |
| RD | Hytrel | 63D | 21 | 42 | 1,750 | 1 | 0.04 | -0.6 ~ +1.2 | |
| SJC-48 | BL | TPU | 98A | 35 | 70 | 1,800 | 1 | 0.08 | -0.6 ~ +1.3 |
| GR | Hytrel | 98A | 35 | 70 | 2,800 | 1 | 0.08 | -0.6 ~ +1.3 | |
| RD | Hytrel | 63D | 40 | 80 | 3,600 | 1 | 0.05 | -0.6 ~ +1.3 | |
| SJC-55 | BL | TPU | 98A | 60 | 120 | 3,000 | 1 | 0.09 | -0.6 ~ +1.4 |
| GR | Hytrel | 98A | 60 | 120 | 4,500 | 1 | 0.09 | -0.6 ~ +1.4 | |
| RD | Hytrel | 63D | 75 | 150 | 6,000 | 1 | 0.06 | -0.6 ~ +1.4 | |
| SJC-65 | BL | TPU | 98A | 150 | 300 | 6,500 | 1 | 0.1 | -0.6 ~ +1.5 |
| GR | Hytrel | 98A | 150 | 300 | 8,500 | 1 | 0.1 | -0.6 ~ +1.5 | |
| RD | Hytrel | 63D | 180 | 360 | 10,000 | 1 | 0.08 | -0.6 ~ +1.5 | |
| SJC-80 | BL | TPU | 98A | 300 | 600 | 8,000 | 1 | 0.1 | -0.6 ~ +1.5 |
| GR | Hytrel | 98A | 300 | 600 | 12,000 | 1 | 0.1 | -0.6 ~ +1.5 | |
| RD | Hytrel | 63D | 380 | 760 | 14,000 | 1 | 0.08 | -0.6 ~ +1.5 | |
| SJC-90 | BL | TPU | 98A | 450 | 900 | 12,000 | 1 | 0.15 | -0.6 ~ +2.0 |
| GR | Hytrel | 98A | 450 | 900 | 14,000 | 1 | 0.15 | -0.6 ~ +2.0 | |
| RD | Hytrel | 63D | 500 | 1,000 | 16,000 | 1 | 0.1 | -0.6 ~ +2.0 | |
| SJC-100 | BL | TPU | 98A | 500 | 1,000 | 24,000 | 1 | 0.15 | -0.6 ~ +2.0 |
| GR | Hytrel | 98A | 500 | 1,000 | 30,000 | 1 | 0.15 | -0.6 ~ +2.0 | |
| RD | Hytrel | 63D | 600 | 1,200 | 40,000 | 1 | 0.1 | -0.6 ~ +2.0 | |
| SJC-120 | GR | Hytrel | 98A | 620 | 1,240 | 50,000 | 0.9 | 0.16 | -1.0 ~ +2.2 |
| RD | Hytrel | 63D | 740 | 1,480 | 90,000 | 0.8 | 0.11 | -1.0 ~ +2.2 | |
| SJC-135 | GR | Hytrel | 98A | 850 | 1,700 | 60,000 | 0.9 | 0.17 | -1.0 ~ +2.2 |
| RD | Hytrel | 63D | 1,050 | 2,100 | 100,000 | 0.8 | 0.12 | -1.0 ~ +2.2 | |
| SJC-160 | GR | Hytrel | 98A | 1,700 | 3,400 | 90,000 | 0.9 | 0.2 | -1.5 ~ +3.0 |
| RD | Hytrel | 63D | 2,100 | 4,200 | 150,000 | 0.8 | 0.14 | -1.5 ~ +3.0 | |
