高扭矩膜片联轴器
SHD Series

  • 为什么使用联轴器?
  • 安装时注意事项
  • 联轴器选型方法
  • 客制化服务
  • 非标制作
  • 特殊环境用制品
  • 平衡校正制品
  • 设计变更履历

SHD Series

高扭矩膜片联轴器

单膜片 双膜片
锁紧方式 内螺栓固定型 夹紧型 胀紧型 内螺栓固定型 夹紧型 胀紧型
外径范围 型号 SHDS (无标记) SHDS-C SHDS-T SHDW (无标记) SHDW-C SHDW-T
50~110 图形
内径范围 Ø10~Ø60 Ø10~Ø60 Ø10~Ø60 Ø10~Ø60 Ø10~Ø60 Ø10~Ø60
轴套材质 超高强度铝合金
126 图形 - -
内径范围 Ø19~Ø60 Ø30~Ø60 Ø19~Ø60 Ø30~Ø60
轴套材质
144 图形 - -
内径范围 Ø22~Ø70 Ø22~Ø70
轴套材质
产品介绍 查看更多 > 查看更多 >

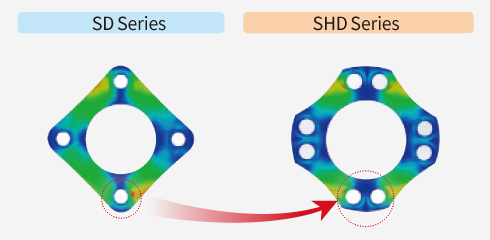

膜片形状改善
SD시리즈와 SHD시리즈의 차이를 설명한 그림

吸收应力的膜片组装孔增加至两倍,来分散了对应孔位的应力,提高了刚性及强度。

轴套(Body)材质的耐久性提升
SD Series轴套材质
20系列铝合金
SHD Series轴套材质
70系列铝合金
Ratio (= Al7075 / Al2024)
抗屈强度 1.7 ~ 1.8
抗拉强度 1.3 ~ 1.4
剪切强度 1.15 ~ 1.2
疲劳强度 1.15 ~ 1.2
