SOH Series

十字滑块联轴器

十字滑块系列分类
  • 十字滑块系列是一款通过中间间隔块(Spacer)来传达动力的联轴器。对偏心/偏角补正效果非常优秀。
  • 结构简单,维护便利。
  • 结构上中间间隔块可滑动,及时有偏心,反力小、可削减对轴和系统的负载。
  • (株)成一机工提供可以在特殊环境下(真空or高温)使用的多样化的中间间隔块。
间隔块材质 聚缩醛(POM) PEEK VESPEL
型号 SOH(无标记) SOH-C SOHM-C(空间节约型) SOHMP-C SOHSV-C
图形 SOH(无标记) SOH-C SOHM-C(空间节约型) SOHMP-C SOHSV-C
轴套材质 高强度铝合金 不锈钢
锁紧方式 内螺栓固定型 夹紧型
外径范围 Ø5.9-Ø73 Ø16-Ø118 Ø12-Ø73 Ø20-Ø32 Ø20-Ø32
内径范围 Ø1-Ø35 Ø3-Ø60 Ø3-Ø35 Ø4-Ø15 Ø4-Ø15
使用环境 常规环境 真空环境 真空 & 高温环境
产品介绍 查看更多 > 查看更多 > 查看更多 >

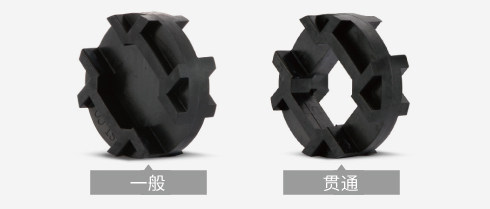

间隔块贯通型
  • 轴和轴之间的空间狭小,轴插入值大于规格表中L1值时,客户可以选择中间通孔的贯通型间隔块。
  • 订购时请标注贯通型(TH)详细的订购方法请参照产品型号页面。
  • 以下括号()内的产品,标准中间盘是通孔型。 (SOH-6,SOH-8,SOH-10,SOH-12,SOHM-12C,SOH□-70□, SOH-90C,SOH-120C,SOHMP全系,SOHSV全系)
  • SOH-6、8、10、12、SOHM-12C的间隔块为白色(材质相同,均为聚缩醛)。
规格 最大内径 间隔块贯通内径
SOH-16 Ø6 Ø7
SOH-20 Ø8 Ø10
SOH-25 Ø10 Ø14
SOH-32 Ø15 Ø16
SOH-43 Ø19 Ø21
SOH-53 Ø25 Ø24
SOH-57 Ø28 Ø26
SOH-70 Ø40 Ø35
SOH-90 Ø50 Ø40
SOH-120 Ø60 Ø50
