结构及材质

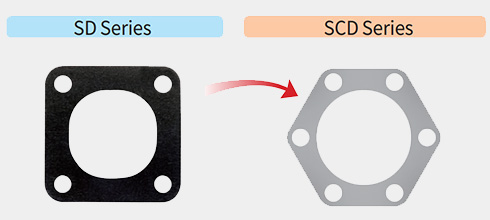

| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | 钢 | 黑色氧化膜 |
| 膜片 | 不锈钢 | - |
| 垫圈(Spacer) | 钢 | 黑色氧化膜 |
| 组装螺栓 | SCM435 | 黑色氧化膜 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
特征及用途
| 零背隙(精度) | ☆ |
|---|---|
| 高扭矩传达力(耐久性) | ☆ |
| 扭转刚性 | ☆ |
| 震动吸收/削减 | - |
| 吸收偏差 | △ |
主要用途：机床，SMT设备，直角坐标模组，光伏设备
安装方法
- 1. 去除联轴器内孔以及轴表面的异物和油渍。

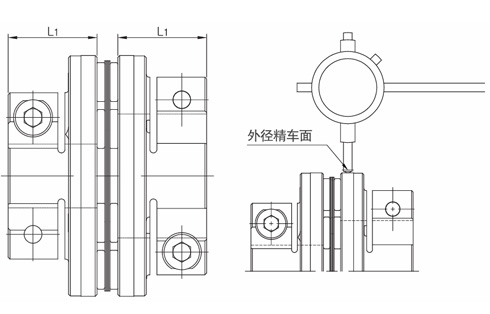

- 2. 插入一端的轴与推荐的轴插入长度(L1)尺寸对齐，此时应注 意防止施加压力到不锈钢膜片上。
- 3. 预锁紧两颗螺栓不让轴空转。
- 4. 外径精车面接触仪表并旋转轴，此时仪表的变化量控制在 0.02以内，然后交替锁紧螺栓。
- 5. 最后使用扭矩扳手按推荐的扭力进行锁紧。
- 6. 留意施加到不锈钢膜片上的压力，继续按上述步骤锁紧另一 端的轴。
※ 建议使用随产品提供的紧固螺栓(润滑处理)。
锁紧方式
| 内螺栓固定型 | 一般 | X |
|---|---|---|
| 键槽 | X | |
| 夹紧型 | 一般 | ○ |
| 夹紧分离 | X | |
| 键槽 | X | |
| 胀紧型 | X | |
采购向导
※ 如需要确认准确的产品外形，请参阅我们网站规格表上端的图或者技术资料部分的标准产品图纸文件。
