运转所需最小偏心 (Minimal Radial Offset △K_{r min})

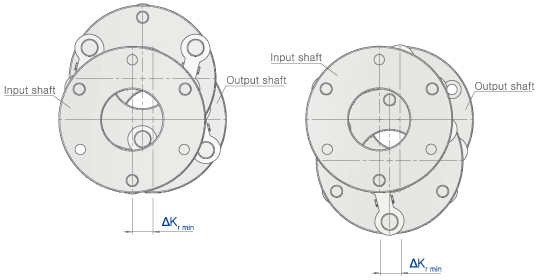

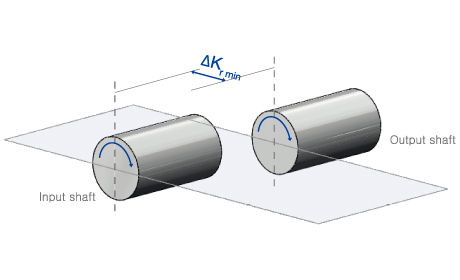

施密特联轴器在水平轴偏心△K=0时不能运转。即中间Disk在空间上没有明确的位置，之外根据联轴器自身微小的荷重变化或运动会导致强迫运转。从而为了流畅运转两轴之间应有最小偏心量(Minimal Radial Offset △K_{r min})。下图(Figure 1)表示水平方向最小偏心 量(△K_{r min})，时而会有垂直方向最小偏心量。这时中间Disk会比连接两端轴的Disk处在高或低的位置(Figure2 )。

适当的最小偏心量(△K_{r min})取决于联轴器大小。

最大偏心 (Maximum Radial Offset △K_r)

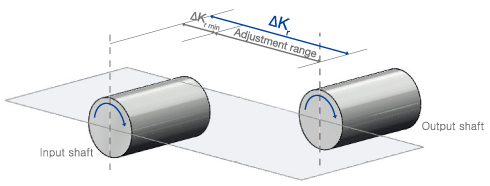

施密特联轴器实在径向轴间距离差异Radial Offset 极大时，为精密传达扭矩而安装使用。 最大容许径向位移(Maximum Radial Offset△K_r)取决于联轴器尺寸及元件Link的长度/深度等。其值为最小偏心量(△K_{r min})与调整范围之合(Figure 3)。

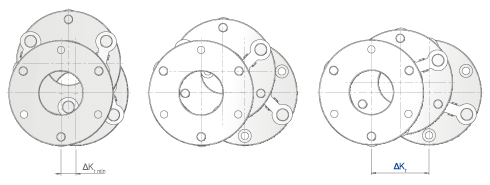

Figure4表示根据两轴间偏心从最小到最大移动时，施密特联轴器中间Disk位置的变换。中间Disk位置取决于联轴器Link的长度及齿距，因此根据取决条件处于特定的位置(Position )。

一般情况下中间盘的位置在使用上并不重要，但空间狭窄时需要注意中间盘可能引起的干涉，请与我司确认准确的中间盘摆动距离。

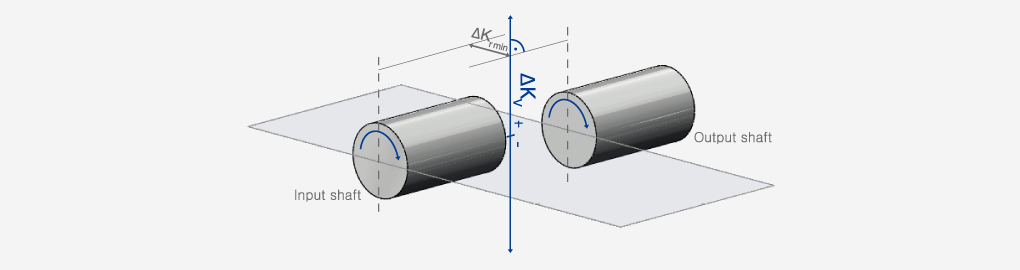

联轴器最大之下位移(Maximum Linear Range of Coupling △K_v)

不可使用安装情况例子

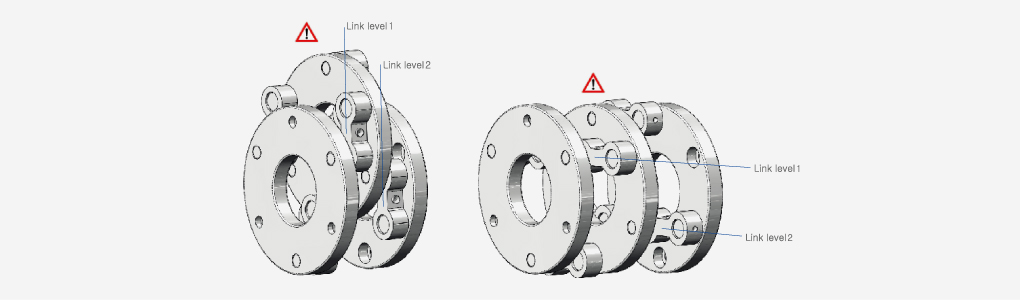

1. 初期安装时，两轴间偏心为△K_{r min}以下时不能运转。(便于理解请参考以下左侧图)两轴间无偏心K_r=0时，两侧Link全部排列成垂直状态。这时中间Disk的位置无法特定，联轴器自身细微移动也会导致中间Disk位置散乱。因此必须确保驱动所需的最小 △K_{r min}。
2. 两轴间偏心超过△K_r时，联轴器不运转。(便于理解请参考以下右侧图)。
