规格及性能

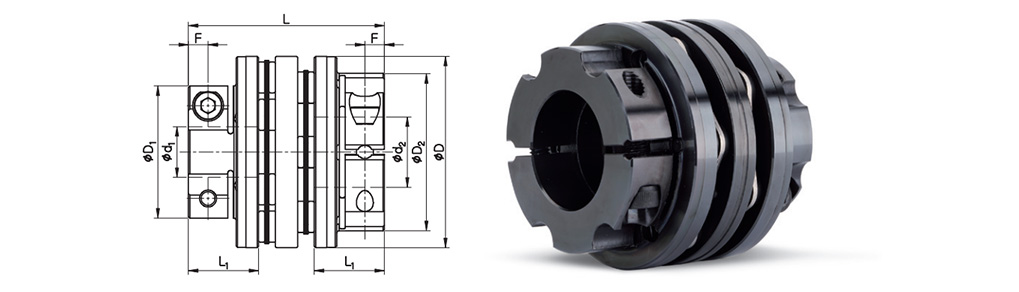

产品 型号	CAD	d1, d2	尺寸 (±0.3mm)					锁紧螺栓		容许 扭矩 (N·m)	最大 转数 (min-1)	惯性 力矩 (kg·m2)	扭转 刚性 (N·m/rad)	质量 (g)	容许误差
			D	D1, D2	L	L1	F	尺寸	锁紧 扭矩 (N·m)						偏角 (˚)	偏心 (mm)	轴向 偏差 (mm)
SCDW-68C		18~25	68	47	69.8	25	7	M6	14	90/100	14,000	0.54X10-3	4.9X104	820	2	0.25	±1.0
		28~35		56
SCDW-78C		22~25	78	52	85.4	30	8.5	M8	34	200	13,000	1.5X10-3	1.0X105	1,700	2	0.3	±1.0
		28~35		70
		38		74
SCDW-88C		25~32	88	66	86.6	30	8.5	M8	34	250/300	12,000	2.1X10-3	1.2X105	1,910	2	0.3	±1.2
		35~42		74

• 惯性力矩和质量是以最大内径为基准的数据。
• 根据内径尺寸确定容许扭矩，请参考下端的内径表。

标准内径

产品型号	容许 扭矩 (N·m)	标准内径 (d1, d2) (mm)
		18	19	20	22	24	25	26	28	30	32	35	38	40	42
SCDW-68C	90	●	●
	100			●	●	●	●	●	●	●	●	●
SCDW-78C	200				●	●	●	●	●	●	●	●	●
SCDW-88C	250						●	●	●
	300									●	●	●	●	●	●

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• SCD系列的产品容许扭矩是基于小内径的容许扭矩值。
• SCD系列的产品都不能进行键槽追加加工。
