高性能防震橡胶联轴器
SHR Series

  • 为什么使用联轴器?
  • 安装时注意事项
  • 联轴器选型方法
  • 客制化服务
  • 非标制作
  • 特殊环境用制品
  • 平衡校正制品
  • 设计变更履历

SHR Series

高性能防震橡胶联轴器

  • SHR – 2D (.dwg)
  • SHR – 3D (.step)

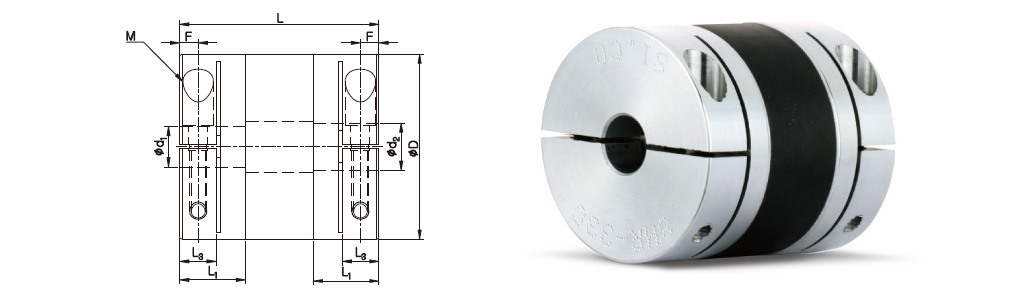

夹紧型

规格及性能
产品
型号
CAD 尺寸 (±0.3mm) 锁紧螺栓 额定
扭矩
(N·m)
最大
扭矩
(N·m)
最大
转数
(min-1)
惯性
力矩
(kg·m2)
扭转
刚性
(N·m/rad)
质量
(g)
容许误差 夹紧
分离
D L L1 L3 F 尺寸 锁紧
扭矩
(N·m)
偏角
(˚)
偏心
(mm)
轴向
偏差
(mm)
SHR-14C 13.8 22.4 6.7 4 2.1 M1.6 0.3 1 2 42,000 1.6×10-7 41 6 1.5 0.15 ±0.2
SHR-18C 17.8 25.5 8 5 2.7 M2 0.6 1.9 3.8 33,000 4.9×10-7 84 11 1.5 0.15 ±0.2
SHR-24C 23.8 31.2 9.6 6.3 3.1 M2.6 1.1 3.5 7 25,000 1.9×10-6 132 22 1.5 0.15 ±0.2
SHR-29C 28.8 35 11 7.2 3.7 M3 1.8 5.7 11.4 21,000 4.4×10-6 209 34 1.5 0.2 ±0.3
SHR-33C 32.8 37 12 7.3 3.8 M3 1.8 7 14 18,000 8.3×10-6 370 51 1.5 0.2 ±0.3
SHR-38C 37.8 47 15.5 8.9 4.6 M4 3.7 12 24 16,000 1.8×10-5 479 78 1.5 0.2 ±0.3
SHR-43C 42.8 48 15.5 9 4.8 M4 3.7 16 32 14,000 3.2×10-5 610 115 1.5 0.2 ±0.3
SHR-55C 54.8 59 19.5 10.8 5.5 M5 8.5 31.5 63 11,000 1.1×10-4 1,430 250 1.5 0.2 ±0.3
SHR-68C 67.8 75 23.5 15 7.5 M6 13 65 130 9,000 4.2×10-4 7,500 470 1.5 0.2 ±0.3
  • 惯性力矩和质量是以最大内径为基准的数据。
  • 周围环境温度在30℃以上时,请依据温度补正系数来补正额定/最大扭矩值。
  • 最大/额定扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性)。
标准内径
产品型号 标准内径 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35
SHR-14C
SHR-18C
SHR-24C
SHR-29C
SHR-33C
SHR-38C
SHR-43C
SHR-55C
SHR-68C
  • 轴的公差建议使用h7公差。
  • 可加工非标孔径及特殊公差(请与我司联系确认)。
  • 可加工键槽。
  • 可加工夹紧分离型。
轴的滑动扭矩
  • 下表数据为轴的滑动扭矩小于联轴器的最大扭矩时,实际测得的可传递扭矩信息。
  • 轴的滑动扭矩小于联轴器最大扭矩时,请对比实际使用到的扭矩(确认电机规格和负荷)与轴的滑动扭矩。
    如果轴的滑动扭矩小于实际使用的扭矩时,请务必更换大一号联轴器或追加键槽使用方可安全。
  • 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外,随着锁紧螺栓规格(材质/表面处理)变更而降低,建议使用前务必在与实际使用条件相同的环境下进行测试。
产品型号 最大
扭矩
(N·m)
轴径别打滑扭矩 (N·m)
3 4 4.5 5 6 6.35 7 8 10 11 12 14 15 16 17 18 19 20 22 24 25 28 30
SHR-14C 2 0.5 0.6 0.6 0.7 0.8
SHR-18C 3.8 1.5 1.6 1.6 1.9 2 2.5 2.9
SHR-24C 7 4 4.6 5 5.5 6
SHR-29C 11.4 5 5.5 6 6.4
SHR-33C 14 8 9 10 12
SHR-38C 24 9 12 13 17 19 20 21
SHR-43C 32 14 15 16 20 21 22 23 24 25 29
SHR-55C 63 35 38 40 42 45 47 50 53 56 60
SHR-68C 130 54 57 65 80 97 98 113 124
