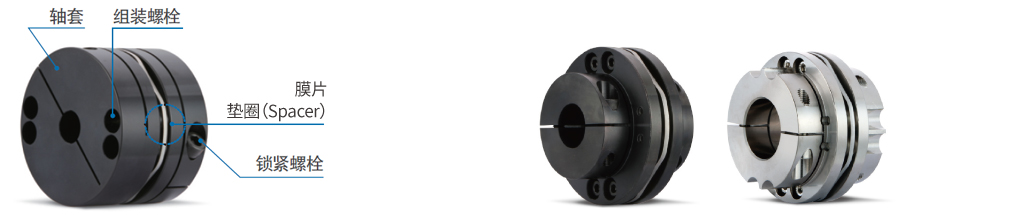

结构及材质 (规格 : 50 ~ 110)
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | Al-7075-T6 | 氧化 |
| 膜片 | 不锈钢 | - |
| 垫圈(Spacer） | 钢 | 黑色氧化膜 |
| 组装螺栓 | SCM435 | 黑色氧化膜 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
结构及材质 (规格 : 126 ~ 144)
| 结构 | 材质 | 表面处理 |
|---|---|---|
| 轴套 | 钢 | 黑色氧化膜(标准) |
| 膜片 | 不锈钢 | - |
| 垫圈(Spacer） | 钢 | 黑色氧化膜 |
| 组装螺栓 | SCM435 | 黑色氧化膜 |
| 锁紧螺栓 | SCM435 | 黑色氧化膜 |
※表面处理也可对应无电解镀镍。
特征及用途
| 零背隙(精度) | ☆ | |
|---|---|---|
| 高扭矩传达力(耐久性) | ☆ | |
| 扭转刚性 | ☆ | |
| 震动吸收/削减 | - | |
| 吸收偏差 | △ | |
| 适用电机 | 伺服 | ○ |
| 步进 | ○ | |
| 编码器 | - | |
| 通用 | ○ | |
主要用途 : 直角坐标机器人, 皮带传动, 机床, Index平台, 物流设备, 伺服冲压机

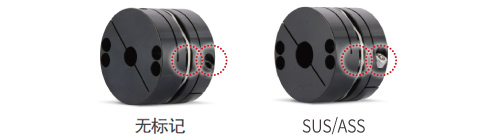

锁紧/组装部品材质变更服务
选用铝合金部品联轴器的客户，对氧化膜处理的配件(螺栓/垫圈)有腐蚀的顾虑时，请参考以下表格，对配件材质及表面处理提出变更要求。
| 标记 | 材质 | 表面处理 |
|---|---|---|
| 无标记 | 钢 | 黑色氧化膜 |
| SUS/ASS | 不锈钢 | - |
注意事项：锁紧螺栓材质及表面处从标准（SCM435，黑色氧化膜）变更时，会导致锁紧力（轴打滑扭矩）降低。
锁紧方式
| 内螺栓固定型 | 一般 | △ |
|---|---|---|
| 键槽 | △ | |
| 夹紧型 | 一般 | ○ |
| 夹紧分离 | ○ | |
| 键槽 | ○ | |
| 胀紧型 | △ | |
采购向导
① 锁紧方式
- 无标记
- 内螺栓固定型
- C
- 普通夹紧型
- CW
- 夹紧分离型
- T
- 胀紧型
② 分离
- 无标记
- 对应内径夹紧不分离
- W
- 对应内径夹紧分离型
(仅对应夹紧型)
③ 键槽
- 无标记
- 对应内径无键槽
- K(尺寸)
- 对应内径加工标记键槽
(胀紧型无法加工键槽)
※ 如需要确认准确的产品外形，请参阅我们网站规格表上端的图或者技术资料部分的标准产品图纸文件。
可加工夹紧分离型
- 产品规格表中标有可否加工分离型，请确认采购向导。
- SHD产品中普通夹紧型50C-110C 每端轴套上锁紧螺栓为1个，当加工为夹紧分离时锁紧螺栓为2个(请参考下图)。
钢材质本体：无电解镀镍处理
- 钢材质本体(尺寸：126，144)表面处理为黑色氧化膜处理。
- 考虑产品腐蚀性的客户，请参考以下无电解镀镍产品采购向导。
(请在产品规格后面标记NI。)SHDS-126C-NI-30-40
- 无电解镀镍的产品，其组装配件垫片、组装螺栓、锁紧螺栓)也采用了无电解镀镍配件。
- 注意事项：锁紧螺栓材质及表面处从标准（SCM435，黑色氧化膜）变更时，会导致锁紧力（轴打滑扭矩）降低。
