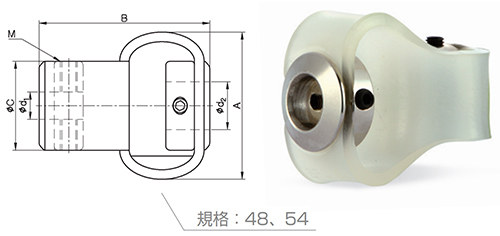

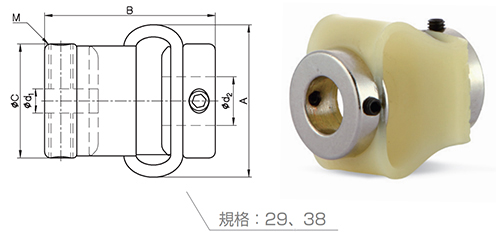

内螺栓固定型
规格及性能
| 产品型号 | CAD | 尺寸 (±2mm) | 锁紧螺栓 | 最大扭矩 (N·m) |
最大转数 (min-1) |
质量 (g) |
容许误差 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | 尺寸 | 锁紧扭矩 (N·m) |
偏角 (˚) |
偏心 (mm) |
轴向偏差 (mm) |
|||||
| SFC-29 |  |
25 | 28 | 18.7 | M4 | 1.7 | 0.35 | 3,000 | 19 | 10 | 2 | 1.5 |
| SFC-38 | |
32 | 35 | 23 | M4 | 1.7 | 1.35 | 3,000 | 38 | 10 | 2.5 | 2 |
| SFC-48 | |
43 | 50 | 26.5 | M5 | 4 | 1.8 | 3,000 | 60 | 12 | 2.5 | 2 |
| SFC-54 | |
50 | 59 | 29.5 | M6 | 7 | 4.5 | 3,000 | 140 | 12 | 3 | 2 |
标准内径
| 产品型号 | 标准内径 (d1, d2) (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | |
| SFC-29 | ● | ● | ● | ● | ● | ||||
| SFC-38 | ● | ● | ● | ● | |||||
| SFC-48 | ● | ● | ● | ● | |||||
| SFC-54 | ● | ● | ● | ● | ● | ||||
※SFC全系列产品无法加工键槽。
