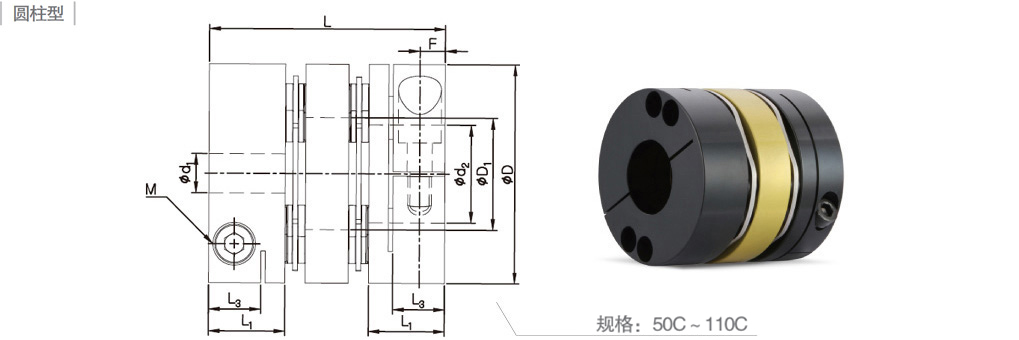

夹紧型
规格及性能
- 惯性力矩和质量是以最大内径为基准的数据。
- 最大/额定扭矩值与联轴器的自身耐久性有关联 (与轴和内径之间发生的滑动扭矩无关联性)。

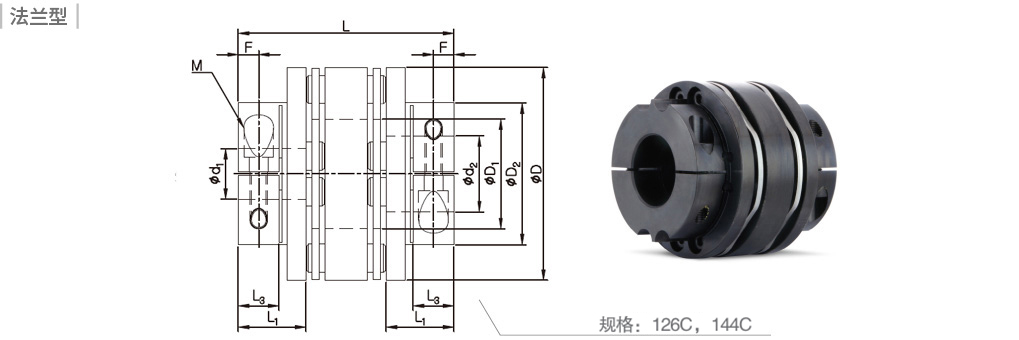

- 126规格产品:如果内径尺寸大于50mm,D2 尺寸为*值。
标准内径
产品型号 | 标准内径 (d1, d2) (mm) | ||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | |
SHDW-50C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||
SHDW-56C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||
SHDW-66C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||
SHDW-88C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
SHDW-110C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ||||||||||||||
SHDW-126C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
- 轴的公差建议使用h7公差。
- 可加工非标孔径及特殊公差(请与我司联系确认)。
- 可加工键槽。
- ★标记内径大于联轴器内部零件,轴无法贯穿联轴器内部。请务必将轴插到L 位置。轴贯穿时,由于误差的原因,也可能导致轴和内部零件的干涉。
轴的滑动扭矩
- 下表数据为轴的滑动扭矩小于联轴器的最大扭矩时,实际测得的可传递扭矩信息。
- 轴的滑动扭矩小于联轴器最大扭矩时,请对比实际使用到的扭矩(确认电机规格和负荷)与轴的滑动扭矩。
如果轴的滑动扭矩小于实际使用的扭矩时,请务必更换大一号联轴器或追加键槽使用方可安全。 - 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外,随着锁紧螺栓规格(材质/表面处理)变更而降低,建议使用前务必在与实际使用条件相同的环境下进行测试。
- ★标记内径大于联轴器内部零件,轴无法贯穿联轴器内部。请务必将轴插到L1位置。轴贯穿时,由于误差的原因,也可能导致轴和内部零件的干涉
产品型号 | 最大 扭矩 (N·m) |
轴径别打滑扭矩 (N·m) | ||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | ||
SHDW-56C | 70 | 22 | 24 | 30 | 30 | 32 | 40 | 45 | 55 | 61 | ||||||||||||||||
SHDW-66C | 120 | 40 | 40 | 45 | 60 | 62 | 64 | 68 | 70 | 97 | 100 | 104 | 117 | |||||||||||||
SHDW-88C | 360 | 76 | 83 | 98 | 104 | 130 | 136 | 162 | 169 | 188 | 193 | 208 | 215 | 220 | ||||||||||||
SHDW-110C | 560 | 162 | 170 | 182 | 199 | 221 | 235 | 247 | 253 | 273 | 299 | 273 | ||||||||||||||
SHDW-126C | 720 | 191 | 209 | 232 | 268 | 305 | 323 | 355 | 379 | 385 | 400 | 400 |
