规格及性能

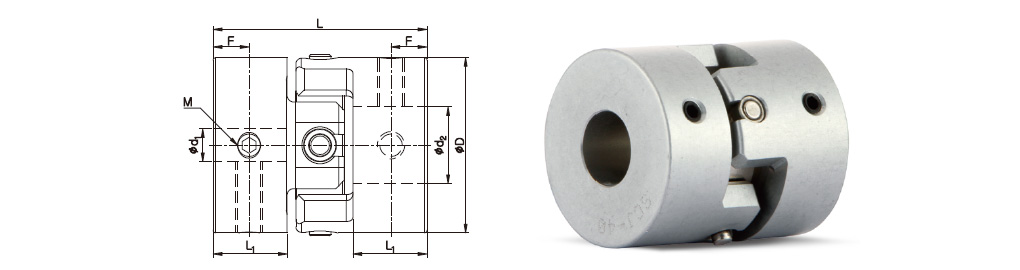

产品型号	CAD	尺寸 (±0.3mm)				锁紧螺栓		额定 扭矩 (N·m)	最大 扭矩 (N·m)	最大 转数 (min-1)	惯性 力矩 (kg·m2)	扭转 刚性 (N·m/rad)	质量 (g)	容许误差
		D	L	L1	F	尺寸	锁紧扭矩 (N·m)							偏角 (˚)	偏心 (mm)
SCJ-15		15	22.2	8	3.9	M3	0.7	0.25	0.5	21,000	2.9×10-7	200	9	1.5	0.3
SCJ-20		20	23.4	7.9	3.8	M3	0.7	0.5	1	16,000	1.0×10-6	450	20	1.5	0.5
SCJ-25		25	30.4	10.4	5	M4	1.7	1	2	12,000	3.1×10-6	800	35	1.5	0.5
SCJ-32		32	39	13.5	6.6	M4	1.7	2	4	9,000	1.1×10-5	1,200	75	1.5	0.5
SCJ-40		40	45.6	16	7.8	M5	4	5	10	7,000	3.1×10-5	1,900	145	1.5	0.5

• 惯性力矩和质量是以最大内径为基准的数据。
• 最大/额定扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性。锁紧力较低的内螺栓固定型联轴器，建议搭配键槽使用)。

标准内径

产品型号	标准内径 (d1, d2) (mm)
	3	4	5	6	6.35	8	10	11	12	14	15
SCJ-15	●	●	●
SCJ-20		●	●	●	●	●
SCJ-25			●	●	●	●	●
SCJ-32				●	●	●	●	●	●	●
SCJ-40						●	●	●	●	●	●

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• 可加工键槽。
