规格及性能

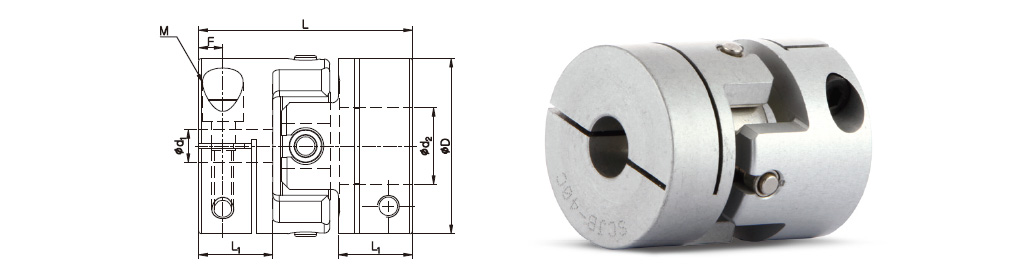

产品型号	CAD	尺寸 (±0.3mm)				锁紧螺栓		额定 扭矩 (N·m)	最大 扭矩 (N·m)	最大 转数 (min-1)	惯性 力矩 (kg·m2)	扭转 刚性 (N·m/rad)	质量 (g)	容许误差
		D	L	L1	F	尺寸	锁紧扭矩 (N·m)							偏角 (˚)	偏心 (mm)
SCJA-15C		15	22.2	8	3	M2.6	1	0.25	0.5	21,000	3.3×10-7	220	9	1.5	0.3
SCJB-15C		15	24.2	8	3	M2.6	1	0.25	0.5	18,000	3.5×10-7	200	10	2	0.3
SCJA-20C		20	23.4	7.9	2.8	M2.6	1	0.5	1	16,000	1.2×10-6	350	19	1.5	0.5
SCJB-20C		20	26.4	7.9	2.8	M2.6	1	0.5	1	12,000	1.3×10-6	300	20	2	0.5
SCJA-25C		25	30.4	10.4	3.6	M3	1.7	1	2	12,000	3.3×10-6	800	34	1.5	0.5
SCJB-25C		25	33.4	10.4	3.6	M3	1.7	1	2	9,000	3.4×10-6	700	35	2	0.5
SCJA-32C		32	39	13.5	4.4	M4	3.5	2	4	9,000	1.1×10-5	1,200	72	1.5	0.5
SCJB-32C		32	43	13.5	4.4	M4	3.5	2	4	7,000	1.2×10-5	1,000	75	2	0.5
SCJA-40C		40	45.6	16	5.9	M5	8	5	10	7,000	3.2×10-5	1,900	140	1.5	0.5
SCJB-40C		40	51	16	5.9	M5	8	5	10	5,000	3.3×10-5	1,800	145	2	0.5

• 惯性力矩和质量是以最大内径为基准的数据。
• 最大/额定扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性)。

标准内径

产品型号	标准内径 (d1, d2) (mm)
	3	4	5	6	6.35	8	10	11	12	14	15
SCJ□-15C	●	●	●
SCJ□-20C		●	●	●	●	●
SCJ□-25C			●	●	●	●	●
SCJ□-32C				●	●	●	●	●	●	●
SCJ□-40C						●	●	●	●	●	●

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• 可加工键槽。
