规格及性能

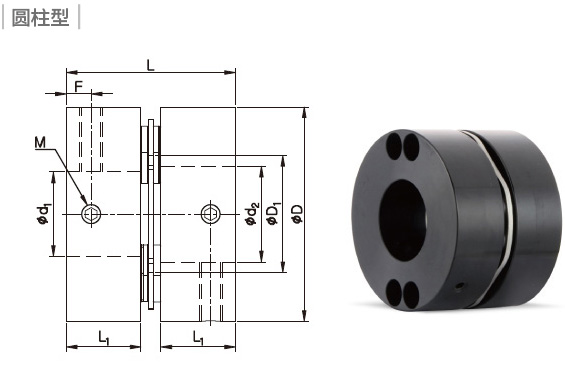

产品型号	CAD	尺寸 (±0.3mm)						锁紧螺栓		容许 扭矩 (N·m)	最大 转数 (min-1)	惯性 力矩 (kg·m2)	扭转 刚性 (N·m/rad)	质量 (g)	容许误差
		D	D1	D2	L	L1	F	尺寸	锁紧 扭矩 (N·m)						偏角 (˚)	偏心 (mm)	轴向 偏差 (mm)
SHDS-56		56	30.6	39	44.2	19.5	6.5	M6	7	35	7,700	2.9×10-5	2.0×104	150	0.7	0.02	±0.3
SHDS-66		66	35.6	46	56.5	24.5	7.5	M8	15	60	7,000	8.0×10-5	3.0×104	300	0.7	0.02	±0.3
SHDS-88		88	46	63	69.9	30	9.5	M8	15	180	5,500	2.9×10-4	7.0×104	600	0.7	0.02	±0.3
SHDS-110		108	60.5	77	77.7	34.5	13	M10	30	280	4,000	2.0×10-3	1.4×105	1,190	0.7	0.02	±0.5
SHDS-126		126	65	78/*92	91.2	40	12	M10	30	450	3,500	4.4×10-3	4.4×105	3,200	1	0.02	±1.6
SHDS-144		144	75	88/*104	101.7	45	15	M10	30	600	3,000	8.4×10-3	7.8×105	4,700	1	0.02	±1.8

• 惯性力矩和质量是以最大内径为基准的数据。
• 最大/额定扭矩值与联轴器的自身耐久性有关联(与轴和内径之间发生的滑动扭矩无关联性。锁紧力较低的内螺栓固定型联轴器，建议搭配键槽使用)。

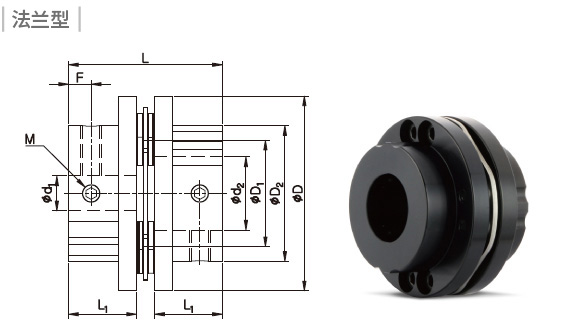

• 126、144规格的产品内径各大于55mm、65mm时，D₂尺寸为*标记的值。

标准内径

产品型号	标准内径 (d1, d2) (mm)
	10	11	12	14	15	16	18	19	20	22	24	25	26	28	30	32	35	38	40	42	45	48	50	55	60	65	70
SHDS-56	●	●	●	●	●	●	●	●	●	●	●	●
SHDS-66					●	●	●	●	●	●	●	●	●	●	●	●
SHDS-88									●	●	●	●	●	●	●	●	●	●	●	●	●
SHDS-110															●	●	●	●	●	●	●	●	●	●	●★
SHDS-126								●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SHDS-144										●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• 可加工键槽。
• ★标记内径大于联轴器内部零件，轴无法贯穿联轴器内部。请务必将轴插到L₁位置。轴贯穿时，由于误差的原因，也可能导致轴和内部零件的干涉
