规格及性能

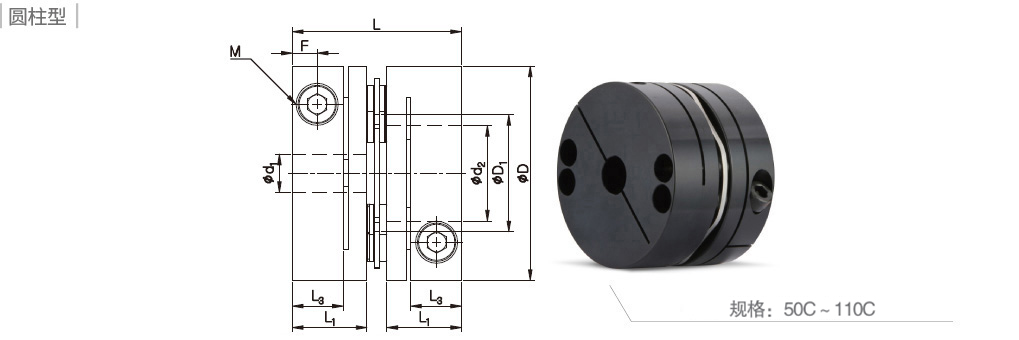

产品型号	CAD	尺寸 (±0.3mm)							锁紧螺栓		额定 扭矩 (N·m)	最大 扭矩 (N·m)	最大 转数 (min-1)	惯性 力矩 (kg·m2)	扭转 刚性 (N·m/rad)	质量 (g)	容许误差			夹紧 分离
		D	D1	D2	L	L1	L3	F	尺寸	锁紧 扭矩 (N·m)							偏角 (˚)	偏心 (mm)	轴向 偏差 (mm)
SHDS-50C		50	26.1	-	35.9	16.3	11	5.5	M5	8	25	50	7,500	5.3×10-5	1.4×104	150	0.7	0.02	±0.3	○
SHDS-56C		56	30.6	-	44.2	19.5	13.3	6.5	M6	13	35	70	7,000	4.0×10-5	2.0×104	210	0.7	0.02	±0.3	○
SHDS-66C		66	35.6	-	56.5	24.5	15.5	7.5	M6	13	60	120	6,500	1.0×10-4	3.0×104	380	0.7	0.02	±0.3	○
SHDS-88C		88	46	-	69.9	30	19	10	M8	30	180	360	5,500	4.3×10-4	7.0×104	900	0.7	0.02	±0.3	○
SHDS-110C		108	60.5	-	77.7	34.5	21	10.5	M10	50	280	560	4,000	2.3×10-3	1.4×105	1,350	0.7	0.02	±0.5	○
SHDS-126C		126	65	84/*100	91.2	40	24	12	M10	50	360	720	3,500	6.0×10-3	4.4×105	4,000	1	0.02	±1.6	○

• 惯性力矩和质量是以最大内径为基准的数据。
• 最大/额定扭矩值与联轴器的自身耐久性有关联 (与轴和内径之间发生的滑动扭矩无关联性)。

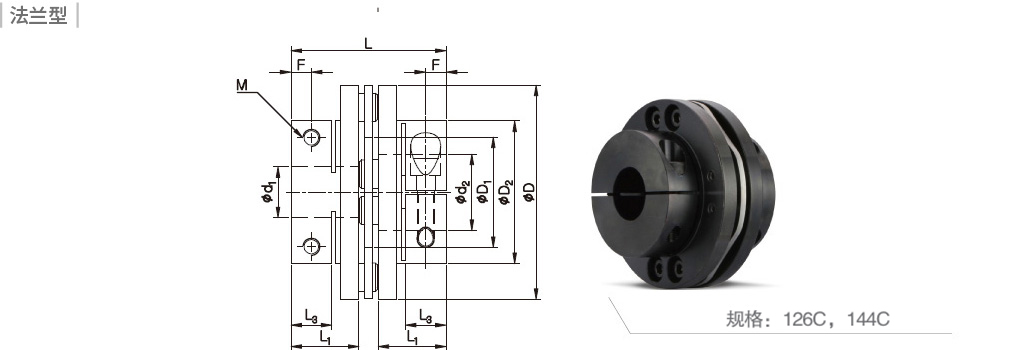

• 126规格产品：如果内径尺寸大于50mm， D2尺寸为*值。

标准内径

产品型号	标准内径 (d1, d2) (mm)
	10	11	12	14	15	16	18	19	20	22	24	25	26	28	30	32	35	38	40	42	45	48	50	55	60
SHDS-50C	●	●	●	●	●	●	●	●	●	●
SHDS-56C	●	●	●	●	●	●	●	●	●	●	●	●
SHDS-66C					●	●	●	●	●	●	●	●	●	●	●	●
SHDS-88C									●	●	●	●	●	●	●	●	●	●	●	●	●
SHDS-110C															●	●	●	●	●	●	●	●	●	●	●★
SHDS-126C															●	●	●	●	●	●	●	●	●	●	●

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• 可加工键槽。
• 可加工夹紧分离型。
• ★标记内径大于联轴器内部零件，轴无法贯穿联轴器内部。请务必将轴插到L₁位置。轴贯穿时，由于误差的原因，也可能导致轴和内部零件的干涉

轴的滑动扭矩

• 下表数据为轴的滑动扭矩小于联轴器的最大扭矩时，实际测得的可传递扭矩信息。
• 轴的滑动扭矩小于联轴器最大扭矩时，请对比实际使用到的扭矩(确认电机规格和负荷)与轴的滑动扭矩。
  如果轴的滑动扭矩小于实际使用的扭矩时，请务必更换大一号联轴器或追加键槽使用方可安全。
• 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外，随着锁紧螺栓规格（材质/表面处理）变更而降低，建议使用前务必在与实际使用条件相同的环境下进行测试。

产品型号	最大 扭矩 (N·m)	轴径别打滑扭矩 (N·m)
		10	11	12	14	15	16	18	19	20	22	24	25	26	28	30	32	35	38	40	42	45	48	50	55	60
SHDS-50C	50	24	26	32	30	40	44	45
SHDS-56C	70	22	24	30	30	32	40	45	55	61
SHDS-66C	120					40	40	45	60	62	64	68	70	97	100	104	117
SHDS-88C	360									76	83	98	104	130	136	162	169	188	193	208	215	220
SHDS-110C	560															162	170	182	199	221	235	247	253	273	299	273
SHDS-126C	720															191	209	232	268	305	323	355	379	385	400	400
