规格及性能

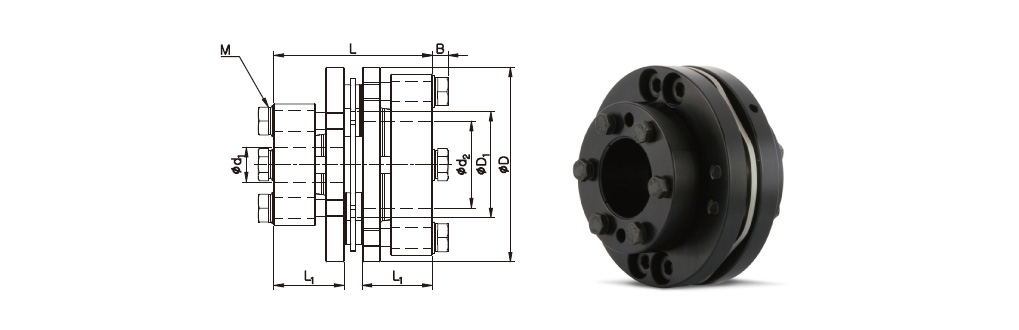

产品型号	CAD	尺寸 (±0.3mm)					锁紧螺栓		容许 扭矩 (N·m)	最大 转数 (min-1)	惯性 力矩 (kg·m2)	扭转 刚性 (N·m/rad)	质量 (g)	容许误差
		D	D1	L	L1	B	尺寸	锁紧 扭矩 (N·m)						偏角 (˚)	偏心 (mm)	轴向 偏差 (mm)
SHDS-56T		56	30.6	45.6	20.2	4.5	M5	8	60	7,700	3.6×10-5	2.0×104	190	0.7	0.02	±0.3
SHDS-66T		66	35.6	57.5	25	5	M6	13	120	7,000	8.6×10-5	3.0×104	320	0.7	0.02	±0.3
SHDS-88T		88	46	69.9	30	5	M6	13	200	6,000	3.2×10-4	7.0×104	670	0.7	0.02	±0.3
SHDS-110T		108	60.5	70.1	30.7	5	M6	13	350	4,500	1.6×10-3	1.4×105	980	0.7	0.02	±0.5

• 惯性力矩和质量是以最大内径为基准的数据。
• 胀紧型联轴器结构上无法与键槽等提升锁紧力辅助发来配合使用。因此容许扭矩是以最小内径轴的滑动扭矩为基准的数值。随内径变大容许扭矩值递增。

标准内径

产品型号	标准内径 (d1, d2) (mm)
	10	11	12	14	15	16	18	19	20	22	24	25	26	28	30	32	35	38	40	42	45	48	50	55	60
SHDS-56T	●	●	●	●	●	●	●	●	●	●	●	●
SHDS-66T					●	●	●	●	●	●	●	●	●	●	●	●
SHDS-88T									●	●	●	●	●	●	●	●	●	●	●	●	●
SHDS-110T															●	●	●	●	●	●	●	●	●	●	●★

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• 无法加工键槽。
• ★标记内径大于联轴器内部零件，轴无法贯穿联轴器内部。请务必将轴插到L₁位置。轴贯穿时，由于误差的原因，也可能导致轴和内部零件的干涉

轴的滑动扭矩

• 下表数据为轴的滑动扭矩小于联轴器的最大扭矩时，实际测得的可传递扭矩信息。
• 轴的滑动扭矩小于联轴器的容许扭矩时，请对比实际传达使用扭矩(确认电机使用及负荷)与轴的滑动扭矩。
• 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外，随着锁紧螺栓规格（材质/表面处理）变更而降低，建议使用前务必在与实际使用条件相同的环境下进行测试。

产品型号	容许 扭矩 (N·m)	轴径别打滑扭矩 (N·m)
		10	11	12	14	15	16	18	19	20	22	24	25	26	28	30	32	35
SHDS-56T	60	45	50	55
SHDS-66T	120					80	90	100	110
SHDS-88T	200									140	168	180
SHDS-110T	350															250	280	312
