产品介绍
滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

  • 滚珠螺杆用支撑座（Index）
  • 产品 采购向导
  • 客制化生产
  • 电机支座单元
  • 一般负载用支撑座
  • 高负载用支撑座
  • 注油型支撑座
  • 其他 F.A.部件
    （锁紧螺母/轴承座）

其他F.A.部件

轴承座

  • SBS,SBD-2D (.dwg)
  • SBS,SBD-3D (.step)

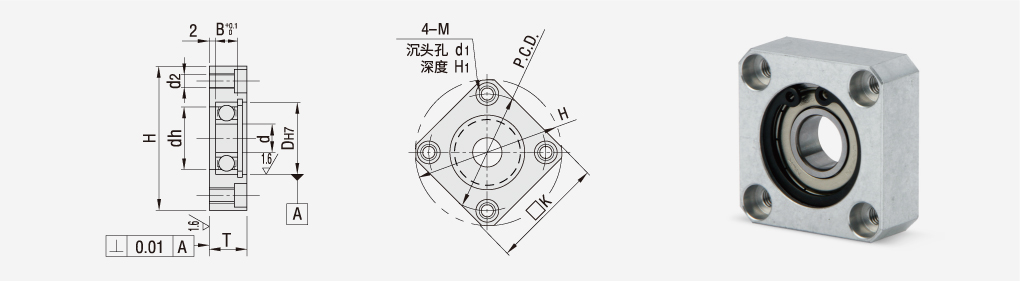

SBS Series

规格
产品型号 CAD 尺寸 (mm) 使用轴承
d D B H □K T dh P.C.D M d2 d1 H1
SBS-8 8 22 7 45 36 12 18 35 5 4.3 8 4.4 608ZZ
SBS-10 10 26 8 50 39 13 22 40 5 4.3 8 4.4 6000ZZ
SBS-12 12 28 8 52 40 13 24 42 5 4.3 8 4.4 6001ZZ
SBS-15 15 32 9 60 46 14 28 48 6 5.2 9.5 5.4 6002ZZ
SBS-17 17 40 12 72 54 18 34 60 6 5.2 9.5 5.4 6203ZZ
SBS-20 20 42 12 77 59 18 36 64 8 6.8 11 6.5 6004ZZ
SBS-25 25 52 15 94 72 22 45 78 10 8.5 14 8.6 6205ZZ
SBS-30 30 62 16 104 79 23 55 88 10 8.5 14 8.6 6206ZZ

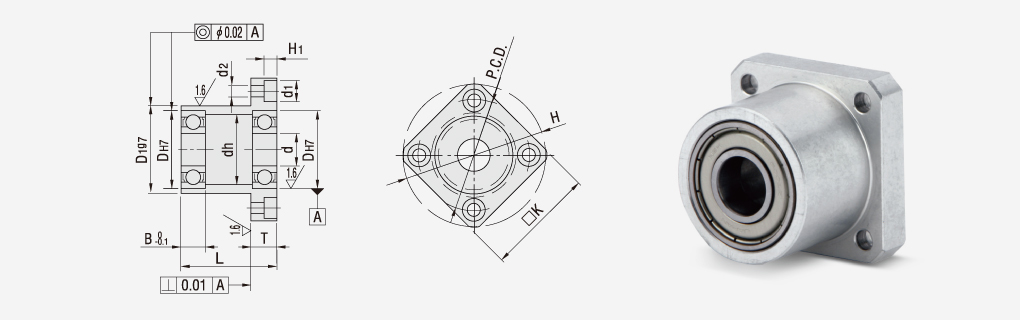

SBD Series

规格
产品型号 CAD 主要尺寸 (mm) 使用轴承
d D D1 B L H □K T dh P.C.D d2 d1 H1
SBD-8 8 22 27 7 25 45 36 8 18 35 4.3 8 4.4 608ZZ
SBD-10 10 26 32 8 30 50 39 8 22 40 4.3 8 4.4 6000ZZ
SBD-12 12 28 34 8 30 52 40 8 24 42 4.3 8 4.4 6001ZZ
SBD-15 15 32 38 9 35 60 46 10 28 48 5.2 9.5 5.4 6002ZZ
SBD-17 17 40 48 12 45 72 54 10 34 60 5.2 9.5 5.4 6203ZZ
SBD-20 20 42 50 12 45 77 59 11 36 64 6.8 11 6.5 6004ZZ
SBD-25 25 52 60 15 45 94 72 13 45 78 8.5 14 8.6 6205ZZ
SBD-30 30 62 70 16 50 104 79 13 55 88 8.5 14 8.6 6206ZZ
