EF Series (支撑端)

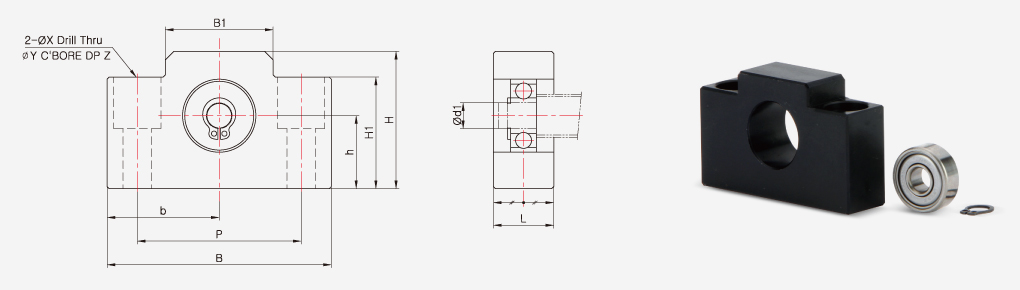

EF-6 ~ EF-8

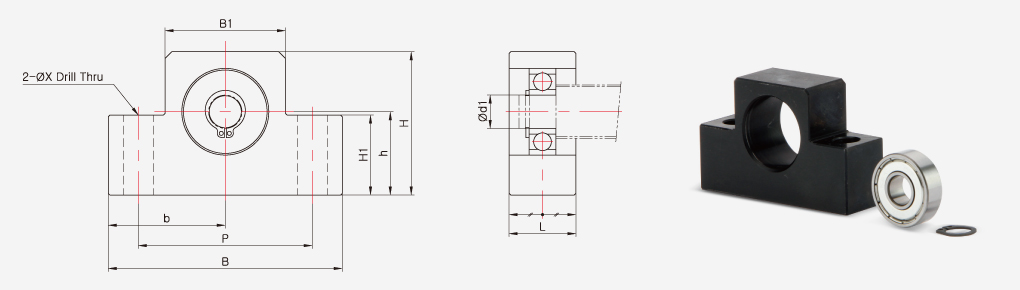

EF-10 ~ EF-25
规格
| 产品型号 | CAD | 主要尺寸 (mm) | 质量 (g) |
卡簧 | 轴承 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体 | ||||||||||||||||
| d1 | L | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z | |||||
| EF-6 |  |
6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 | 60 | C6 | 606ZZ |
| EF-8 | |
6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 | 120 | C6 | 606ZZ |
| EF-10 | |
8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - | 300 | C8 | 608ZZ |
| EF-12 | |
10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - | 280 | C10 | 6000ZZ |
| EF-15 | |
15 | 20 | 80 | 50 | 40 | 30 | 41 | 25 | 60 | 9 | - | - | 320 | C15 | 6002ZZ |
| EF-20 | |
20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - | 570 | C20 | 6204ZZ |
| EF-25 | |
25 | 30 | 105 | 68 | 52.5 | 35 | 66 | 25 | 85 | 11 | - | - | 880 | C25 | 6205ZZ |
