规格

产品型号	CAD	主要尺寸 (mm)																	质量 (g)
		本体															轴环

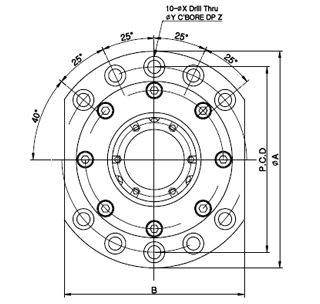

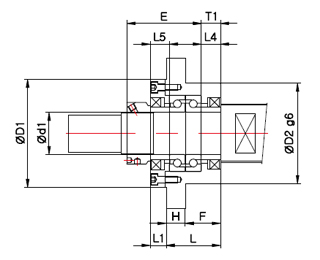

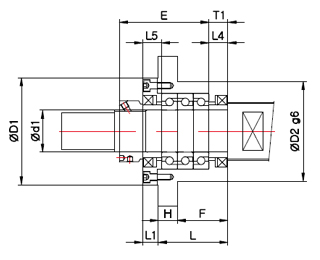

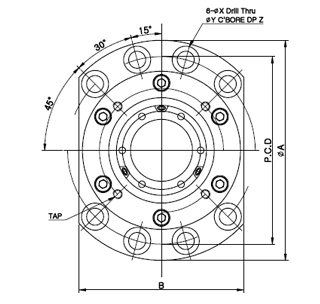

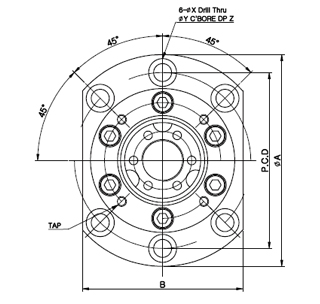

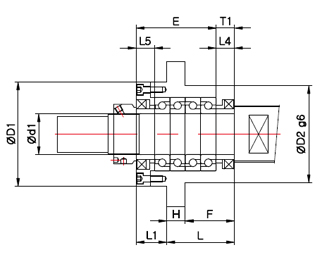

		d1	L	H	F	E	T1	D1	D2	A	P.C.D	B	L1	X	Y	Z	L4	L5
SWBK-17-DF		17	47	15	32	63	15	72	70	106	88	80	13	9	14	8.5	15	15	1900
SWBK-17-DFD		17	62	15	47	78	15	72	70	106	88	80	13	9	14	8.5	15	15	2300
SWBK-20-DF		20	47	15	32	63	15	72	70	106	88	80	13	9	14	8.5	15	15	1900
SWBK-20-DFD		20	62	15	47	78	15	72	70	106	88	80	13	9	14	8.5	15	15	2250
SWBK-25-DF		25	51	18	33	68	18	90	85	130	110	100	15	11	17.5	11	18	18	3100
SWBK-25-DFD		25	66	18	48	83	18	90	85	130	110	100	15	11	17.5	11	18	18	3400
SWBK-30-DF		30	51	18	33	68	18	90	85	130	110	100	15	11	17.5	11	18	18	3000
SWBK-30-DFD		30	66	18	48	83	18	90	85	130	110	100	15	11	17.5	11	18	18	3300
SWBK-35-DF		35	51	18	33	68	18	102	95	142	121	106	15	11	17.5	11	18	18	3400
SWBK-35-DFD		35	66	18	48	83	18	102	95	142	121	106	15	11	17.5	11	18	18	4300
SWBK-35-DFF		35	66	18	48	98	18	102	95	142	121	106	30	11	17.5	11	18	18	5000
SWBK-40-DF		40	51	18	33	70	18	102	95	142	121	106	15	11	17.5	11	18	18	3600
SWBK-40-DFD		40	66	18	48	85	18	102	95	142	121	106	15	11	17.5	11	18	18	4200
SWBK-40-DFF		40	66	18	48	100	18	102	95	142	121	106	30	11	17.5	11	18	18	5700
SWBK-50-DF		50	64	18	48	88	21	130	130	180	154	150	19	11	17.5	10	24	24	7350
SWBK-50-DFD		50	84	18	66	108	21	130	130	180	154	150	19	11	17.5	10	24	24	8940
SWBK-50-DFF		50	84	18	66	128	21	130	130	180	154	150	39	11	17.5	10	24	24	10540
