产品介绍
滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品,
为客户提供最佳便利。

  • 滚珠螺杆用支撑座(Index)
  • 产品 采购向导
  • 客制化生产
  • 电机支座单元
  • 一般负载用支撑座
  • 高负载用支撑座
  • 注油型支撑座
  • 其他 F.A.部件
    (锁紧螺母/轴承座)

一般负载用支撑座

产品概要
  • 轴承组合及使用轴承
  • 滚珠螺杆外径别推荐支撑座
  • 产品结构及采购向导
  • 滚珠螺杆轴端推荐形状
  • EK, EF-2D (.dwg)
  • EK, EF-3D (.step)

EK Series (固定端)

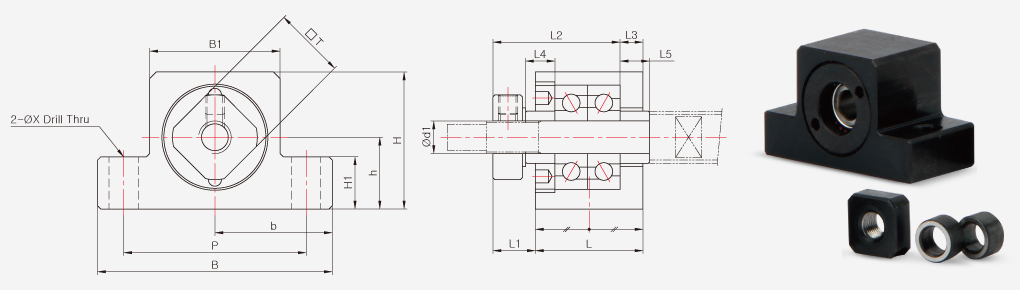

EK-4 ~ EK-5

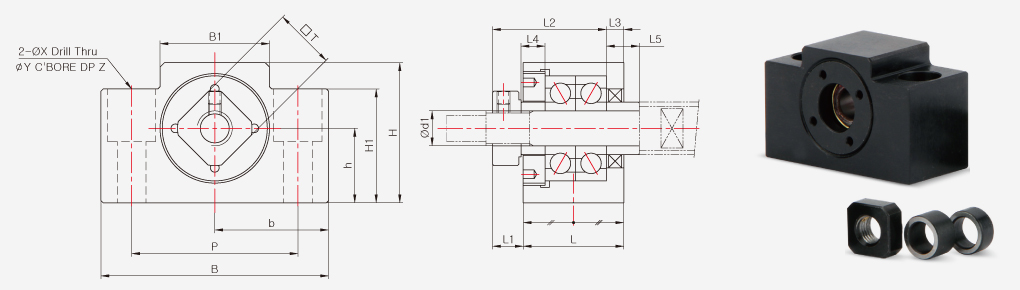

EK-6 ~ EK-8

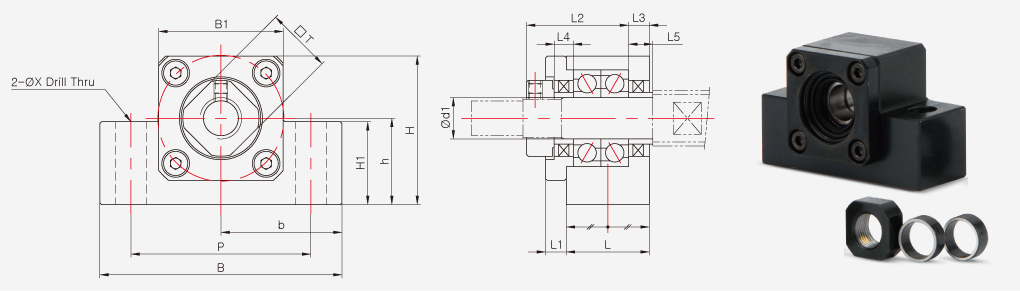

EK-10 ~ EK-25

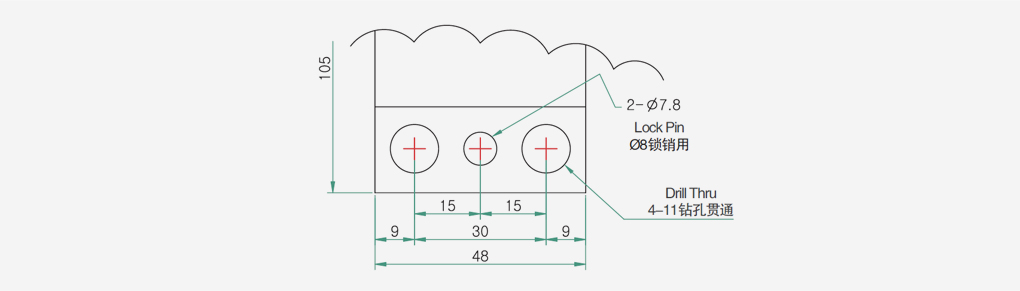

EK-25
规格
产品型号 CAD 主要尺寸 (mm) 质量
(g)
本体 轴环
d1 L L1 L2 L3 B H b±0.02 h±0.02 B1 H1 P X Y Z □T L4 L5
EK-4 P5/P0-C7 4 15 5.5 17.5/18.5 3/2 34 19 17 10 18 7 26 4.5 - - 10 4.5/3.5 4.5/3.5 50
EK-5 P5/P0-C7 5 16.5 5.5/6.5 19.5 3.5 36 21 18 11 20 8 28 4.5 - - 11 5.5/4.5 5.5/4.5 68
EK-6 6 20 5.5 22 3.5 42 25 21 13 18 20 30 5.5 9.5 11 12 5 7 120
EK-8 8 23 7 26 4 52 32 26 17 25 26 38 6.6 11 12 14 5.5 7.5 230
EK-10 10 24 6 29.5 6 70 43 35 25 36 24 52 9 - - 16 5.5 5.5 430
EK-12 12 24 6 29.5 6 70 43 35 25 36 24 52 9 - - 19 5.5 5.5 420
EK-15 15 25 6 36 5 80 50 40 30 41 25 60 11 - - 22 10 10 530
EK-20 20 42 10 50 10 95 58 47.5 30 56 25 75 11 - - 30 11 11 1,310
EK-25 25 48 13 59 14 105 68 52.5 35 66 25 85 <考图纸规格> 35 14 14 1,950

※EK-4,EK-5除外的其他产品,同一型号轴承和等级无关规格尺寸都相同。

★经济型C5级产品只适用于支撑座型号10~20范围内,选型时请注意区分。
