产品介绍
滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品,
为客户提供最佳便利。

  • 滚珠螺杆用支撑座(Index)
  • 产品 采购向导
  • 客制化生产
  • 电机支座单元
  • 一般负载用支撑座
  • 高负载用支撑座
  • 注油型支撑座
  • 其他 F.A.部件
    (锁紧螺母/轴承座)

一般负载用支撑座

产品概要
  • 轴承组合及使用轴承
  • 滚珠螺杆外径别推荐支撑座
  • 产品结构及采购向导
  • 滚珠螺杆轴端推荐形状
  • WBK-2D (.dwg)
  • WBK-3D (.step)

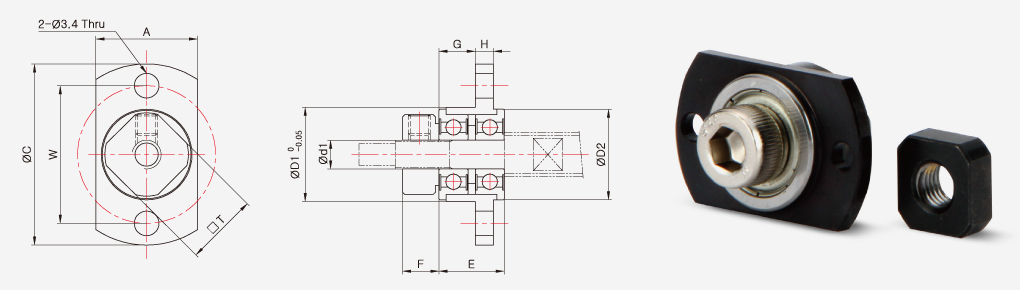

WBK Series (微型)

WBK-04, WBK-06
  • 驱动时因震动会导致微小法兰型滚珠轴承脱落,请务必上紧锁紧螺母后再使用。
  • 为防止内置轴环丢失出厂时用螺栓固定后出库。
规格
产品型号 CAD 主要尺寸 (mm)
本体 锁紧螺母 隔片
d1 A C D1 D2 E F G H W T M
WBK-04 4 14 25 13 12.5 9 5 5 2.5 19 10 M4×0.5 Ø8×Ø4×0.9 - 1EA
WBK-06 6 19 30 18 17 11 5 6.8 2.5 24 12 M6×0.75 Ø9.1×Ø6×0.9 - 1EA
