滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品,
为客户提供最佳便利。

  • 滚珠螺杆用支撑座(Index)
  • 产品 采购向导
  • 客制化生产
  • 电机支座单元
  • 一般负载用支撑座
  • 高负载用支撑座
  • 注油型支撑座
  • 其他 F.A.部件
    (锁紧螺母/轴承座)

一般负载用支撑座

产品概要
  • 轴承组合及使用轴承
  • 滚珠螺杆外径别推荐支撑座
  • 产品结构及采购向导
  • 滚珠螺杆轴端推荐形状
  • AK,AF-2D (.dwg)
  • AK,AF-3D (.step)

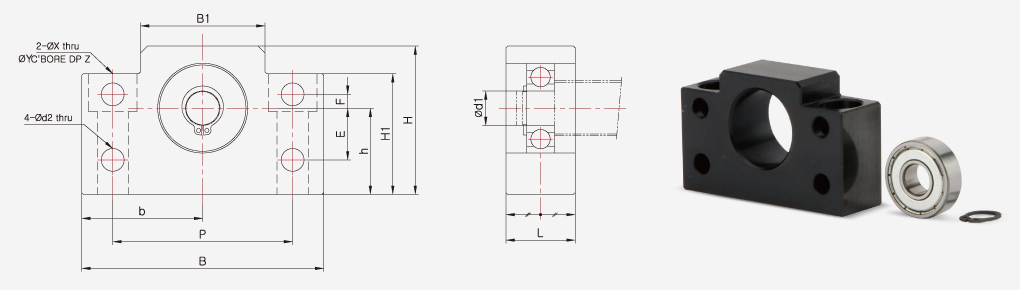

AF Series (支撑端)

AF-8 ~ AF-20
规格
产品型号 CAD 主要尺寸 (mm) 质量
(g)
卡簧 轴承
本体
d1 L B H b±0.02 h±0.02 B1 H1 E F P d2 X Y Z
AF-8 6 15 52 32 26 17 25 26 10 4 38 5.5 6.6 11 12 130 C6 606ZZ
AF-10 8 20 70 43 35 25 36 35 15 4 52 6.6 9 14 11 320 C8 608ZZ
AF-12 10 20 70 43 35 25 36 35 15 4 52 6.6 9 14 11 330 C10 6000ZZ
AF-15 15 20 80 50 40 30 41 40 15 4 60 6.6 9 14 11 370 C15 6002ZZ
AF-20 20 26 95 58 47.5 30 56 45 - - 75 - 11 17 15 660 C20 6204ZZ
