SJC Series

梅花联轴器

• 产品概要

• 规格 / 性能 / CAD

  SJC (无标记/内螺栓固定型) SJC-C (夹紧型) SJCM-C (夹紧型/空间节约型) SJC-T (胀紧型) SJC-I (嵌入型)

• SJC – 2D (.dwg)
• SJC – 3D (.step)

夹紧型

规格及性能

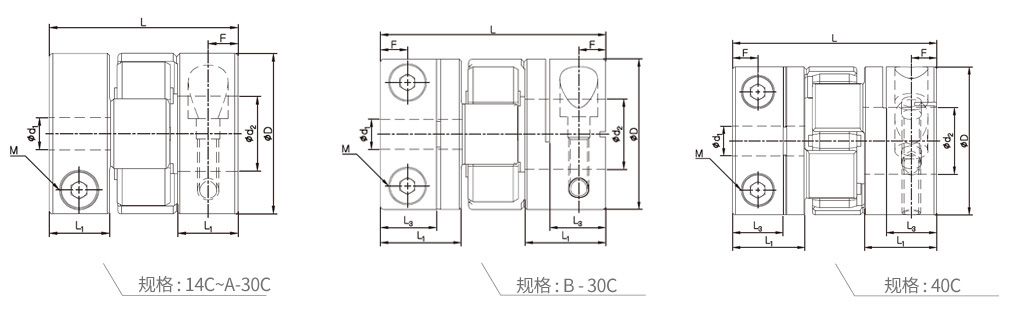

产品型号	CAD	尺寸 (±0.3mm)					锁紧螺栓		额定 扭矩 (N·m)	最大 扭矩 (N·m)	最大 转数 (min-1)	惯性 力矩 (kg·m2)	扭转 刚性 (N·m/rad)	质量 (g)	容许误差			夹紧 分离
		D	L	L1	L3	F	尺寸	锁紧 扭矩 (N·m)							偏角 (˚)	偏心 (mm)	轴向 偏差 (mm)
SJC-14C-BL		14	22	7	-	3.5	M2	0.5	2	4	22,000	1.6×10-7	22	6	1	0.05	-0.2 ~ +0.6	X
SJC-14C-GR		14	22	7	-	3.5	M2	0.5	2	4	22,000	1.6×10-7	25	6	1	0.05	-0.2 ~ +0.6	X
SJC-14C-RD		14	22	7	-	3.5	M2	0.5	2.5	5	22,000	1.6×10-7	34	6	1	0.03	-0.2 ~ +0.6	X
SJC-20C-BL		20	30	10	-	5	M2.6	1	4	8	15,000	1.1×10-6	50	19	1	0.07	-0.3 ~ +0.8	X
SJC-20C-GR		20	30	10	-	5	M2.6	1	4	8	15,000	1.1×10-6	60	19	1	0.07	-0.3 ~ +0.8	X
SJC-20C-RD		20	30	10	-	5	M2.6	1	6	12	15,000	1.1×10-6	74	19	1	0.05	-0.3 ~ +0.8	X
SJC-25C-BL		25	31.3	10	-	5	M3	1.7	9	18	13,000	2.4×10-6	220	25	1	0.07	-0.4 ~ +1.0	X
SJC-25C-GR		25	31.3	10	-	5	M3	1.7	9	18	13,000	2.4×10-6	260	25	1	0.07	-0.4 ~ +1.0	X
SJC-25C-RD		25	31.3	10	-	5	M3	1.7	12	24	13,000	2.4×10-6	300	25	1	0.05	-0.4 ~ +1.0	X
SJCA-30C-BL		30	35.3	11.3	-	5.6	M4	3.5	12	24	10,000	6.2×10-6	170	50	1	0.08	-0.4 ~ +1.0	X
SJCA-30C-GR		30	35.3	11.3	-	5.6	M4	3.5	12	24	10,000	6.2×10-6	200	50	1	0.08	-0.4 ~ +1.0	X
SJCA-30C-RD		30	35.3	11.3	-	5.6	M4	3.5	16	32	10,000	6.2×10-6	220	50	1	0.06	-0.4 ~ +1.0	X
SJCB-30C-BL		30	44.7	16	11.1	5.4	M4	3.5	12	24	10,000	7.5×10-6	170	55	1	0.08	-0.4 ~ +1.0	○
SJCB-30C-GR		30	44.7	16	11.1	5.4	M4	3.5	12	24	10,000	7.5×10-6	200	55	1	0.08	-0.4 ~ +1.0	○
SJCB-30C-RD		30	44.7	16	11.1	5.4	M4	3.5	16	32	10,000	7.5×10-6	220	55	1	0.06	-0.4 ~ +1.0	○
SJCA-40C-BL		40	55	19.5	13.6	6.8	M5	8	17	34	8,500	3.1×10-5	1,500	135	1	0.06	-0.5 ~ +1.2	○
SJCA-40C-GR		40	55	19.5	13.6	6.8	M5	8	17	34	8,500	3.1×10-5	1,600	135	1	0.06	-0.5 ~ +1.2	○
SJCA-40C-RD		40	55	19.5	13.6	6.8	M5	8	21	42	8,500	3.1×10-5	1,750	135	1	0.04	-0.5 ~ +1.2	○
SJCB-40C-BL		40	66	25	16.5	8.4	M5	8	17	34	8,500	3.9×10-5	1,500	160	1	0.06	-0.5 ~ +1.2	○
SJCB-40C-GR		40	66	25	16.5	8.4	M5	8	17	34	8,500	3.9×10-5	1,600	160	1	0.06	-0.5 ~ +1.2	○
SJCB-40C-RD		40	66	25	16.5	8.4	M5	8	21	42	8,500	3.9×10-5	1,750	160	1	0.04	-0.5 ~ +1.2	○

• 惯性力矩和质量是以最大内径为基准的数据。
• 周围环境温度在30℃以上时，请依据温度补正系数来补正额定/最大扭矩值。
• 最大/额定扭矩值与联轴器的自身耐久性有关联 (与轴和内径之间发生的滑动扭矩无关联性)。

标准内径

产品型号	标准内径 (d1, d2) (mm)
	3	4	4.5	5	6	6.35	7	8	9	9.525	10	11	12	14	15	16	18
SJC□-14C	●	●	●	●
SJC□-20C		●	●	●	●	●	●	●
SJC□-25C				●	●	●	●	●	●	●	●
SJC□-30C					●	●	●	●	●	●	●	●	●	●
SJC□-40C								●	●	●	●	●	●	●	●	●	●

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• 可加工键槽。

夹紧型

规格及性能

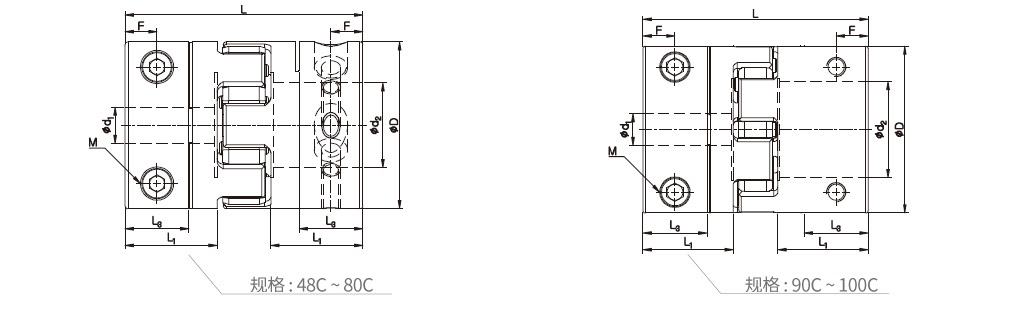

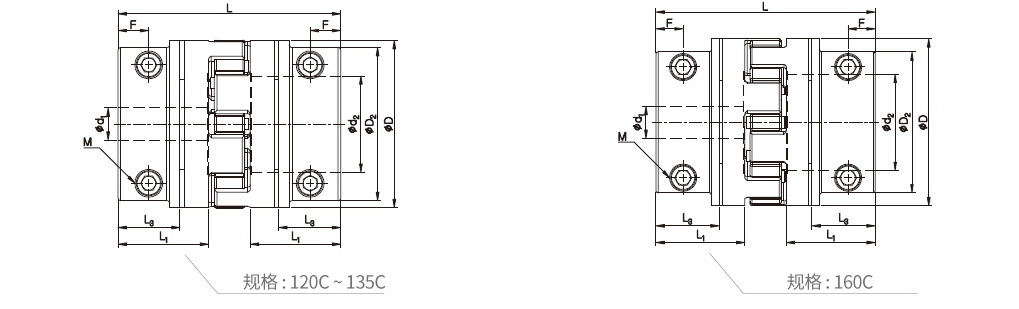

产品型号	CAD	尺寸 (±0.3mm)						锁紧螺栓		额定 扭矩 (N·m)	最大 扭矩 (N·m)	最大 转数 (min-1)	惯性 力矩 (kg·m2)	扭转 刚性 (N·m/rad)	质量 (g)	容许误差			夹紧 分离
		D	L	D2	L1	L3	F	尺寸	锁紧 扭矩 (N·m)							偏角 (˚)	偏心 (mm)	轴向 偏差 (mm)
SJC-48C-BL		48	66.8	-	25.3	17.4	9	M6	13	35	70	7,000	8.2×10-5	1,800	224	1	0.08	-0.6 ~ +1.3	○
SJC-48C-GR		48	66.8	-	25.3	17.4	9	M6	13	35	70	7,000	8.2×10-5	2,800	224	1	0.08	-0.6 ~ +1.3	○
SJC-48C-RD		48	66.8	-	25.3	17.4	9	M6	13	40	80	7,000	8.2×10-5	3,600	224	1	0.05	-0.6 ~ +1.3	○
SJC-55C-BL		55	78.3	-	30.3	21	10.5	M6	13	60	120	6,500	1.6×10-4	3,000	330	1	0.09	-0.5 ~ +1.4	○
SJC-55C-GR		55	78.3	-	30.3	21	10.5	M6	13	60	120	6,500	1.6×10-4	4,500	330	1	0.09	-0.5 ~ +1.4	○
SJC-55C-RD		55	78.3	-	30.3	21	10.5	M6	13	75	150	6,500	1.6×10-4	6,000	330	1	0.06	-0.5 ~ +1.4	○
SJC-65C-BL		65	90.3	-	35.3	25.6	12.5	M8	30	150	300	5,500	3.8×10-4	6,500	560	1	0.1	-0.6 ~ +1.5	○
SJC-65C-GR		65	90.3	-	35.3	25.6	12.5	M8	30	150	300	5,500	3.8×10-4	8,500	560	1	0.1	-0.6 ~ +1.5	○
SJC-65C-RD		65	90.3	-	35.3	25.6	12.5	M8	30	180	360	5,500	3.8×10-4	10,000	560	1	0.08	-0.6 ~ +1.5	○
SJC-80C-BL		80	114.2	-	45.2	30.2	14.7	M10	50	300	600	4,500	1.0×10-3	8,000	1,050	1	0.1	-0.6 ~ +1.5	○
SJC-80C-GR		80	114.2	-	45.2	30.2	14.7	M10	50	300	600	4,500	1.0×10-3	12,000	1,050	1	0.1	-0.6 ~ +1.5	○
SJC-80C-RD		80	114.2	-	45.2	30.2	14.7	M10	50	380	760	4,500	1.0×10-3	14,000	1,050	1	0.08	-0.6 ~ +1.5	○
SJC-90C-BL		95	126	-	50	35	18	M10	50	450	900	3,500	2.3 x 10-3	12,000	1,640	1	0.15	-0.6 ~ +2.0	○
SJC-90C-GR		95	126	-	50	35	18	M10	50	450	900	3,500	2.3 x 10-3	14,000	1,640	1	0.15	-0.6 ~ +2.0	○
SJC-90C-RD		95	126	-	50	35	18	M10	50	500	1,000	3,500	2.3 x 10-3	16,000	1,640	1	0.1	-0.6 ~ +2.0	○
SJC-100C-BL		104	140.2	-	56.2	39.9	19.9	M12	90	500	1,000	3,500	4.6×10-3	24,000	2,550	1	0.15	-0.6 ~ +2.0	○
SJC-100C-GR		104	140.2	-	56.2	39.9	19.9	M12	90	500	1,000	3,500	4.6×10-3	30,000	2,550	1	0.15	-0.6 ~ +2.0	○
SJC-100C-RD		104	140.2	-	56.2	39.9	19.9	M12	90	600	1,200	3,500	4.6×10-3	40,000	2,550	1	0.1	-0.6 ~ +2.0	○
SJC-120C-GR		120	160	110	65	44.5	22	M12	115	620	1,240	3,150	2.4×10-2	60,000	7,390	0.9	0.16	-1.0 ~ +2.2	○
SJC-120C-RD		120	160	110	65	44.5	22	M12	115	740	1,480	3,150	2.4×10-2	90,000	7,390	0.8	0.11	-1.0 ~ +2.2	○
SJC-135C-GR		135	185	115	75	54.5	27	M12	115	850	1,700	2,800	4.0×10-2	90,000	9,900	0.9	0.17	-1.0 ~ +2.6	○
SJC-135C-RD		135	185	115	75	54.5	27	M12	115	1,050	2,100	2,800	4.0×10-2	150,000	9,900	0.8	0.12	-1.0 ~ +2.6	○
SJC-160C-GR		160	210	135	85	60.5	26	M16	280	1,700	3,400	2,350	8.6×10-2	90,000	16,300	0.9	0.2	-1.5 ~ +3.0	○
SJC-160C-RD		160	210	135	85	60.5	26	M16	280	2,100	4,200	2,350	8.6×10-2	150,000	16,300	0.8	0.14	-1.5 ~ +3.0	○

• 惯性力矩和质量是以最大内径为基准的数据。
• 周围环境温度在30℃以上时，请依据温度补正系数来补正额定/最大扭矩值。
• 最大/额定扭矩值与联轴器的自身耐久性有关联 (与轴和内径之间发生的滑动扭矩无关联性)。

标准内径

产品型号	标准内径 (d1, d2) (mm)
	10	12	14	15	16	18	19	20	22	24	25	26	28	30	32	35	40	45	50	60	65	70	75	80
SJC-48C	●	●	●	●	●	●	●	●	●	●
SJC-55C		●	●	●	●	●	●	●	●	●	●	●	●
SJC-65C				●	●	●	●	●	●	●	●	●	●	●	●	●
SJC-80C				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SJC-90C						●	●	●	●	●	●	●	●	●	●	●	●	●	●
SJC-100C								●	●	●	●	●	●	●	●	●	●	●	●	●
SJC-120C															●	●	●	●	●	●	●
SJC-135C																●	●	●	●	●	●	●
SJC-160C																	●	●	●	●	●	●	●	●

• 轴的公差建议使用h7公差。
• 可加工非标孔径及特殊公差(请与我司联系确认)。
• 可加工键槽。
• 可加工夹紧分离型。

轴的滑动扭矩

• 下表数据为轴的滑动扭矩小于联轴器的最大扭矩时，实际测得的可传递扭矩信息。
• 轴的滑动扭矩小于联轴器最大扭矩时，请对比实际使用到的扭矩(确认电机规格和负荷)与轴的滑动扭矩。
  如果轴的滑动扭矩小于实际使用的扭矩时，请务必更换大一号联轴器或追加键槽使用方可安全。
• 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外，随着锁紧螺栓规格（材质/表面处理）变更而降低，建议使用前务必在与实际使用条件相同的环境下进行测试。

产品型号	最大扭矩 (N·m) RD为基准	轴径别打滑扭矩 (N·m)
		3	4	4.5	5	6	6.35	7	8	9.525	10	11	12	14	15	16	18
SJC□-14C	4.8	0.6	0.8	0.9	1	1.2
SJC□-20C	12		1	1.5	1.8	1.9	2.1	2.7	2.9
SJC□-25C	24				2	2.6	2.6	3	3.2	3.8	4.8
SJC□-30C	32					4.5	5	8	10.8	10.8	12.4	12.8	13.6	15
SJC□-40C	42								20	23	26	26	27	28	30	31	32

产品型号	最大扭矩 (N·m) RD为基准	轴径别打滑扭矩 (N·m)
		10	12	14	15	16	18	19	20	22	24	25	26	28	30	32	35	40	45	50	60
SJC-48C	80	30	33	37	40	42	45	46	50	55	60
SJC-55C	150		40	42	45	47	50	52	55	60	65	70	73	80
SJC-65C	360				80	82	84	86	90	92	93	95	96	98	100	105	110
SJC-80C	760				90	95	100	110	121	132	141	150	162	175	180	187	193	200	250
SJC-90C	1000						140	176	208	230	240	245	250	250	265	300	320	360	370	460
SJC-100C	1200								300	330	350	390	390	400	410	420	430	450	470	490	550
