梅花联轴器
SJC Series

  • 为什么使用联轴器?
  • 安装时注意事项
  • 联轴器选型方法
  • 客制化服务
  • 非标制作
  • 特殊环境用制品
  • 平衡校正制品
  • 设计变更履历

SJC Series

SJC系列首页

梅花联轴器

  • SJC – 2D (.dwg)
  • SJC – 3D (.step)

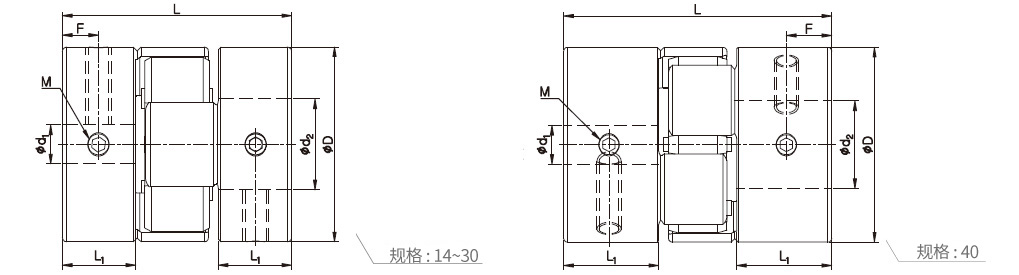

内螺栓固定型

规格及性能
产品型号 CAD 尺寸 (±0.3mm) 锁紧螺栓 额定
扭矩
(N·m)
最大
扭矩
(N·m)
最大
转数
(min-1)
惯性
力矩
(kg·m2)
扭转
刚性
(N·m/rad)
质量
(g)
容许误差
D L L1 F 尺寸 锁紧
扭矩
(N·m)
偏角
(˚)
偏心
(mm)
轴向
偏差
(mm)
SJC-14-BL 14 22 7 3.5 M3 0.7 2 4 27,000 2.1×10-7 22 6.7 1 0.05 -0.2 ~ +0.6
SJC-14-GR 14 22 7 3.5 M3 0.7 2 4 27,000 2.1×10-7 25 6.7 1 0.05 -0.2 ~ +0.6
SJC-14-RD 14 22 7 3.5 M3 0.7 2.5 5 27,000 2.1×10-7 34 6.7 1 0.03 -0.2 ~ +0.6
SJC-20-BL 20 30 10 4.7 M3 0.7 4 8 19,000 1.0×10-6 50 18.3 1 0.07 -0.3 ~ +0.8
SJC-20-GR 20 30 10 4.7 M3 0.7 4 8 19,000 1.0×10-6 60 18.3 1 0.07 -0.3 ~ +0.8
SJC-20-RD 20 30 10 4.7 M3 0.7 6 12 19,000 1.0×10-6 74 18.3 1 0.05 -0.3 ~ +0.8
SJC-25-BL 25 31.3 10 5 M4 1.7 9 18 15,000 2.7×10-6 220 30 1 0.07 -0.4 ~ +1.0
SJC-25-GR 25 31.3 10 5 M4 1.7 9 18 15,000 2.7×10-6 260 30 1 0.07 -0.4 ~ +1.0
SJC-25-RD 25 31.3 10 5 M4 1.7 12 24 15,000 2.7×10-6 300 30 1 0.05 -0.4 ~ +1.0
SJCA-30-BL 30 35.3 11.3 5.6 M4 1.7 12 24 13,000 6.2×10-6 170 46 1 0.08 -0.4 ~ +1.0
SJCA-30-GR 30 35.3 11.3 5.6 M4 1.7 12 24 13,000 6.2×10-6 200 46 1 0.08 -0.4 ~ +1.0
SJCA-30-RD 30 35.3 11.3 5.6 M4 1.7 16 32 13,000 6.2×10-6 220 46 1 0.06 -0.4 ~ +1.0
SJCB-30-BL 30 44.7 16 7.3 M4 1.7 12 24 13,000 8.2×10-6 170 60 1 0.08 -0.4 ~ +1.0
SJCB-30-GR 30 44.7 16 7.3 M4 1.7 12 24 13,000 8.2×10-6 200 60 1 0.08 -0.4 ~ +1.0
SJCB-30-RD 30 44.7 16 7.3 M4 1.7 16 32 13,000 8.2×10-6 220 60 1 0.06 -0.4 ~ +1.0
SJCA-40-BL 40 55 19.5 9.3 M5 4 17 34 9,600 3.3×10-5 1,500 132 1 0.06 -0.5 ~ +1.2
SJCA-40-GR 40 55 19.5 9.3 M5 4 17 34 9,600 3.3×10-5 1,600 132 1 0.06 -0.5 ~ +1.2
SJCA-40-RD 40 55 19.5 9.3 M5 4 21 42 9,600 3.3×10-5 1,750 132 1 0.04 -0.5 ~ +1.2
SJCB-40-BL 40 66 25 11.6 M5 4 17 34 9,600 4.0×10-5 1,500 163 1 0.06 -0.5 ~ +1.2
SJCB-40-GR 40 66 25 11.6 M5 4 17 34 9,600 4.0×10-5 1,600 163 1 0.06 -0.5 ~ +1.2
SJCB-40-RD 40 66 25 11.6 M5 4 21 42 9,600 4.0×10-5 1,750 163 1 0.07 -0.5 ~ +1.2
  • 惯性力矩和质量是以最大内径为基准的数据。
  • 周围环境温度在30℃以上时,请依据温度补正系数来补正额定/最大扭矩值。
  • 最大/额定扭矩值与联轴器的自身耐久性有关联 (与轴和内径之间发生的滑动扭矩无关联性。锁紧力较低的内螺栓固定型联轴器,建议搭配键槽使用)。
标准内径
产品型号 标准内径 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 14 15 16 18
SJC□-14
SJC□-20
SJC□-25
SJC□-30
SJC□-40
  • 轴的公差建议使用h7公差。
  • 可加工非标孔径及特殊公差(请与我司联系确认)。
  • 可加工键槽。

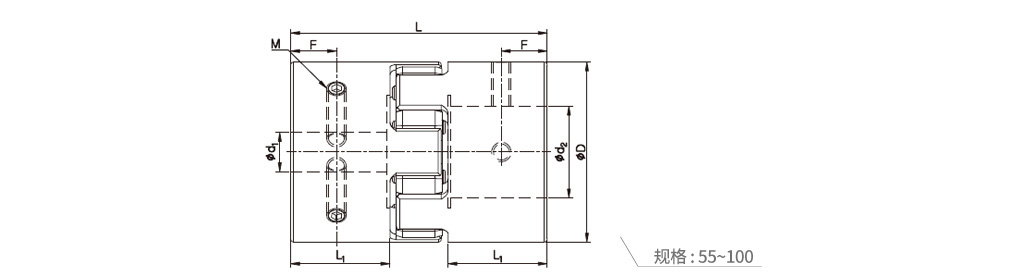

内螺栓固定型

规格及性能
产品型号 CAD 尺寸 (±0.3mm) 锁紧螺栓 额定
扭矩
(N·m)
最大
扭矩
(N·m)
最大
转数
(min-1)
惯性
力矩
(kg·m2)
扭转
刚性
(N·m/rad)
质量
(g)
容许误差
D L L1 F 尺寸 锁紧
扭矩
(N·m)
偏角
(˚)
偏心
(mm)
轴向
偏差
(mm)
SJC-55-BL 55 78.3 30.3 14 M6 7 60 120 7,500 1.7×10-4 3,000 344 1 0.09 -0.5 ~ +1.4
SJC-55-GR 55 78.3 30.3 14 M6 7 60 120 7,500 1.7×10-4 4,500 344 1 0.09 -0.5 ~ +1.4
SJC-55-RD 55 78.3 30.3 14 M6 7 75 150 7,500 1.7×10-4 6,000 344 1 0.06 -0.5 ~ +1.4
SJC-65-BL 65 90.3 35.3 17.2 M8 15 150 300 6,000 3.9×10-4 6,500 535 1 0.1 -0.6 ~ +1.5
SJC-65-GR 65 90.3 35.3 17.2 M8 15 150 300 6,000 3.9×10-4 8,500 535 1 0.1 -0.6 ~ +1.5
SJC-65-RD 65 90.3 35.3 17.2 M8 15 180 360 6,000 3.9×10-4 10,000 535 1 0.08 -0.6 ~ +1.5
SJC-80-BL 80 114.2 45.2 21.7 M8 15 300 600 5,000 1.1×10-3 8,000 1,150 1 0.1 -0.6 ~ +1.5
SJC-80-GR 80 114.2 45.2 21.7 M8 15 300 600 5,000 1.1×10-3 12,000 1,150 1 0.1 -0.6 ~ +1.5
SJC-80-RD 80 114.2 45.2 21.7 M8 15 380 760 5,000 1.1×10-3 14,000 1,150 1 0.08 -0.6 ~ +1.5
SJC-100-BL 104 140.2 56.2 27.3 M10 25 500 1,000 4,000 4.8×10-3 24,000 2,650 1 0.15 -0.6 ~ +2.0
SJC-100-GR 104 140.2 56.2 27.3 M10 25 500 1,000 4,000 4.8×10-3 30,000 2,650 1 0.15 -0.6 ~ +2.0
SJC-100-RD 104 140.2 56.2 27.3 M10 25 600 1,200 4,000 4.8×10-3 40,000 2,650 1 0.1 -0.6 ~ +2.0
  • 惯性力矩和质量是以最大内径为基准的数据。
  • 周围环境温度在30℃以上时,请依据温度补正系数来补正额定/最大扭矩值。
  • 最大/额定扭矩值与联轴器的自身耐久性有关联 (与轴和内径之间发生的滑动扭矩无关联性。锁紧力较低的内螺栓固定型联轴器,建议搭配键槽使用)。
标准内径
产品型号 标准内径 (d1, d2) (mm)
12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 40 45 50 60
SJC-55
SJC-65
SJC-80
SJC-100
  • 轴的公差建议使用h7公差。
  • 可加工非标孔径及特殊公差(请与我司联系确认)。
  • 可加工键槽。
