SJC Series
SJC系列首页梅花联轴器
- 产品概要
规格 / 性能 / CAD
SJC (无标记/内螺栓固定型) SJC-C (夹紧型) SJCM-C (夹紧型/空间节约型) SJC-T (胀紧型) SJC-I (嵌入型)
胀紧型

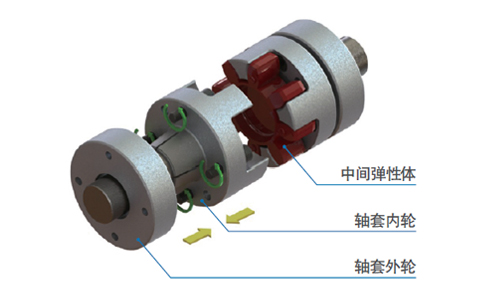

结构/锁紧原理
- 锁紧内部螺栓，通过螺栓推力和内/外轮楔子结构使内/外轮相互贴紧。
- 这时内轮蜷缩，对轴施加面压来固定的方式。
- 对旋转轴完全对称结构。
特征 1 完美平衡性
Ex) 相同外径55mm 锁紧方式不同时，不平衡性(Unbalance)测试如下:
| 产品型号 | 锁紧方式 | Unbalance (g-mm) |
|---|---|---|
| SJC-55T | 胀紧型 | 0.7 |
| SJC-55C | 夹紧型 | 21.6 |
- 质量不均衡是噪音和震动的主要原因。
- 胀紧型产品以旋转轴为中心，接近完美对称，因此不平衡性极低。
※以上数据根据测试条件(轴材质、尺寸、公差等)会有差异。

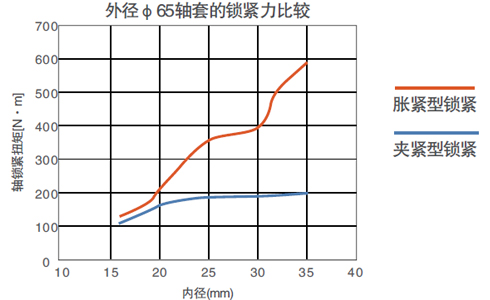

特征 2 卓越的轴锁紧力
- 相比内螺栓固定型、夹紧型轴锁紧力优秀。
- 即使不使用键/键槽结构，也可获得优秀的锁紧力。
组装方法
- Step 1 除去内/外轮接触面积及轴径上的灰尘、油分。
- Step 2 在内/外轮接触面及轴径上涂抹适当润滑油。但禁止涂抹含有及硅成分的油。
- Step 3 建议轴插入至内轮L2值为止。

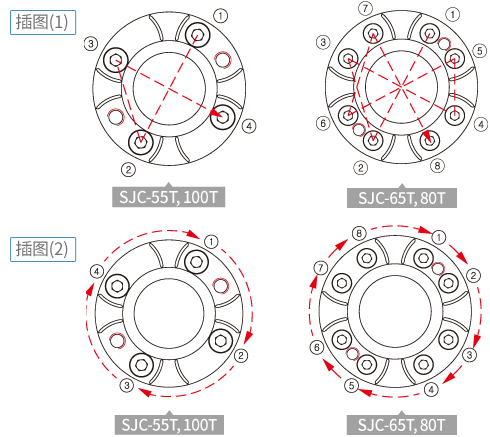

- Step 4 参考插图(1)顺序，使用½锁紧扭矩锁紧一次。
- Step 5 请参考插图顺序，使用锁紧扭矩依次锁紧1次。
- Step 6 请参考插图(2)顺序，使用锁紧扭矩依次锁紧。锁紧螺栓固定为止反复Step6.
※螺丝锁紧扭矩请参考规格性能表。
胀紧型
规格及性能

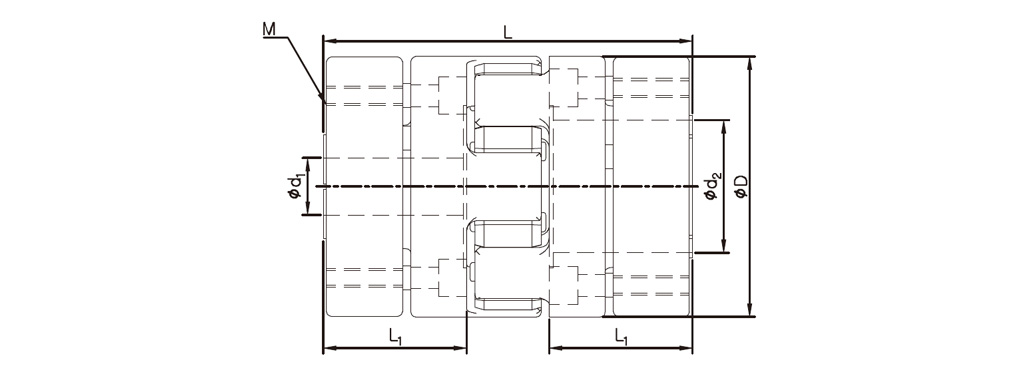

| 产品型号 | CAD | 尺寸 (±0.3mm) | 锁紧螺栓 | 额定 扭矩 (N·m) |
最大 扭矩 (N·m) |
最大 转数 (min-1) |
惯性 力矩 (kg·m2) |
扭转 刚性 (N·m/rad) |
质量 (g) |
容许误差 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | L1 | 尺寸 | 锁紧 扭矩 (N·m) |
偏角 (˚) |
偏心 (mm) |
轴向 偏差 (mm) |
||||||||
| SJC-55T-BL |  |
55 | 78 | 30.3 | M5 | 8 | 60 | 120 | 12,000 | 1.59 x 10-4 | 3,000 | 345 | 1 | 0.09 | -0.5 ~ +1.4 |
| SJC-55T-GR | 55 | 78 | 30.3 | M5 | 8 | 60 | 120 | 12,000 | 1.59 x 10-4 | 4,500 | 345 | 1 | 0.09 | -0.5 ~ +1.4 | |
| SJC-55T-RD | 55 | 78 | 30.3 | M5 | 8 | 75 | 150 | 12,000 | 1.59 x 10-4 | 6,000 | 345 | 1 | 0.06 | -0.5 ~ +1.4 | |
| SJC-65T-BL | |
65 | 90.3 | 35.3 | M5 | 8 | 150 | 300 | 10,000 | 3.75 x 10-4 | 6,500 | 536 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJC-65T-GR | 65 | 90.3 | 35.3 | M5 | 8 | 150 | 300 | 10,000 | 3.75 x 10-4 | 8,500 | 536 | 1 | 0.1 | -0.6 ~ +1.5 | |
| SJC-65T-RD | 65 | 90.3 | 35.3 | M5 | 8 | 180 | 360 | 10,000 | 3.75 x 10-4 | 10,000 | 536 | 1 | 0.08 | -0.6 ~ +1.5 | |
| SJC-80T-BL | |
80 | 114.2 | 45.2 | M6 | 13 | 300 | 600 | 8,000 | 1.09 x 10-3 | 8,000 | 1,043 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJC-80T-GR | 80 | 114.2 | 45.2 | M6 | 13 | 300 | 600 | 8,000 | 1.09 x 10-3 | 12,000 | 1,043 | 1 | 0.1 | -0.6 ~ +1.5 | |
| SJC-80T-RD | 80 | 114.2 | 45.2 | M6 | 13 | 380 | 760 | 8,000 | 1.09 x 10-3 | 14,000 | 1,043 | 1 | 0.08 | -0.6 ~ +1.5 | |
| SJC-100T-BL | |
104 | 140.2 | 56 | M10 | 50 | 500 | 1,000 | 6,500 | 3.70 x 10-3 | 24,000 | 2,126 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJC-100T-GR | 104 | 140.2 | 56 | M10 | 50 | 500 | 1,000 | 6,500 | 3.70 x 10-3 | 30,000 | 2,126 | 1 | 0.15 | -0.6 ~ +2.0 | |
| SJC-100T-RD | 104 | 140.2 | 56 | M10 | 50 | 600 | 1,200 | 6,500 | 3.70 x 10-3 | 40,000 | 2,126 | 1 | 0.1 | -0.6 ~ +2.0 | |
- 惯性力矩和质量是以最大内径为基准的数据。
- 周围环境温度在30℃以上时，请依据温度补正系数来补正额定/最大扭矩值。
- 最大/额定扭矩值与联轴器的自身耐久性有关联 (与轴和内径之间发生的滑动扭矩无关联性)。
标准内径
| 产品型号 | 标准内径 (d1, d2) (mm) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 40 | 45 | 50 | 55 | |
| SJC-55T | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||
| SJC-65T | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| SJC-80T | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| SJC-100T | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
- 轴的公差建议使用h7公差。
- 可加工非标孔径及特殊公差(请与我司联系确认)。
- 无法加工键槽。
轴的滑动扭矩
- 下表数据为轴的滑动扭矩小于联轴器的最大扭矩时，实际测得的可传递扭矩信息。
- 轴的滑动扭矩小于联轴器最大扭矩时，请对比实际使用到的扭矩(确认电机规格和负荷)与轴的滑动扭矩。
如果轴的滑动扭矩小于实际使用的扭矩时，请务必更换大一号联轴器或追加键槽使用方可安全。 - 下表格中轴的滑动扭矩根据测试条件(轴的公差、表面处理、粗糙度、驱动轴的加/减速度等)会有差异。另外，随着锁紧螺栓规格（材质/表面处理）变更而降低，建议使用前务必在与实际使用条件相同的环境下进行测试。
| 产品型号 | 最大扭矩 (N·m) RD为基准 |
轴径别打滑扭矩 (N·m) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 40 | 45 | 50 | 55 | ||
| SJC-55T | 150 | 65 | 65 | 80 | 80 | 100 | 105 | 125 | 125 | 125 | 130 | |||||||||
| SJC-65T | 360 | 100 | 110 | 120 | 130 | 150 | 200 | 240 | 250 | 260 | 270 | 280 | 290 | 300 | ||||||
| SJC-80T | 760 | 150 | 160 | 180 | 190 | 210 | 330 | 350 | 380 | 400 | 450 | 540 | 540 | 580 | 600 | 620 | ||||
| SJC-100T | 1200 | 420 | 450 | 480 | 500 | 530 | 590 | 650 | 700 | 700 | 700 | 700 | 700 | 700 | ||||||
