SJC Series
SJC系列首页梅花联轴器
- 产品概要
规格 / 性能 / CAD
SJC (无标记/内螺栓固定型) SJC-C (夹紧型) SJCM-C (夹紧型/空间节约型) SJC-T (胀紧型) SJC-I (嵌入型)
嵌入型

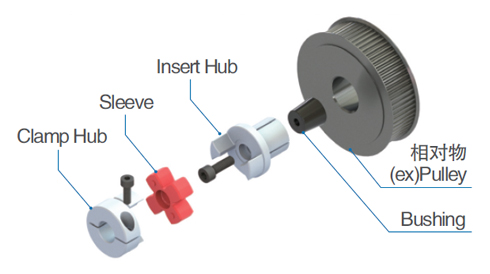

结构/主要用途
- 连接同步轮、齿轮、链轮、中空轴等。
- 空间节约型设计。
- 安装便利(仅锁紧一个螺栓就OK)。
- 因结构为胀紧型有自定心功能。
- 可以与夹紧型/内螺栓固定型等多样化轴套组合。
锁紧原理
- 通过锁紧螺丝推力，衬套与嵌入型轴套贴紧。
- 这时通过楔子结构嵌入型轴套爪部胀开，来锁紧相对物内径。
规格
| 产品型号 | 产品外径 | 嵌入型外径(插入部位) |
|---|---|---|
| SJC-25I□ | 25mm | 10mm |
| SJC□-30I□ | 30mm | 12mm |
| SJC□-40I□ | 40mm | 20mm |
| SJC-55I□ | 55mm | 25mm |
| SJC-65I□ | 65mm | 35mm |
※ 非标嵌入型外径产品请与我司联系确认。

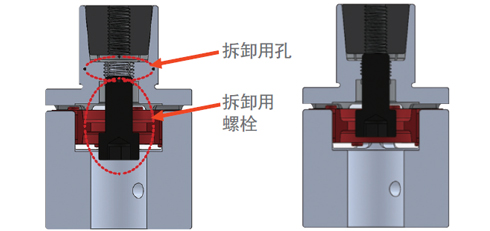

衬套(Bushing)拆卸方法
① 请参考以下拆卸用螺栓尺寸：
| 产品型号 | 锁紧用螺栓尺寸 | 拆卸用螺栓尺寸 |
|---|---|---|
| SJC-25I | M3 | M4 |
| SJC-30I | M4 | M5 |
| SJC-40I | M6 | M8 |
| SJC-55I | M8 | M10 |
| SJC-65I | M10 | M12 |
② 卸下锁紧螺栓后插入拆卸用螺栓锁紧。
衬套因拆卸用螺栓的推力与轴套分离开来。

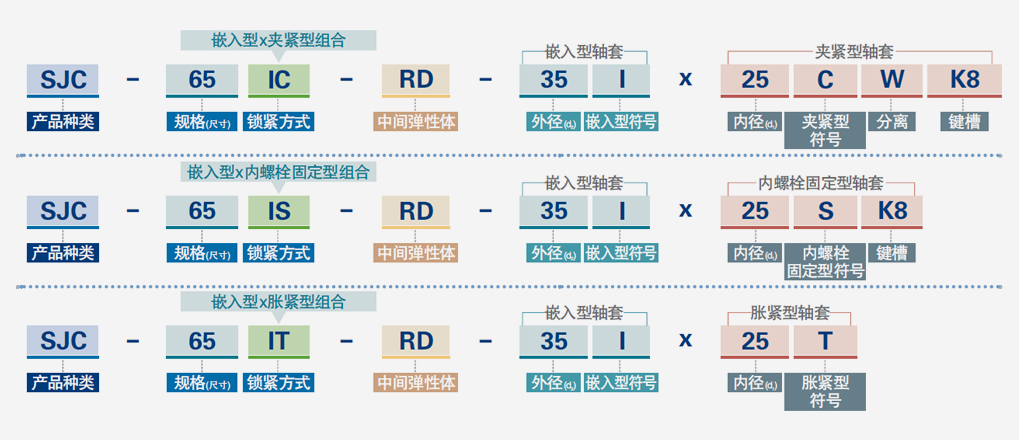

采购向导
嵌入型 x 夹紧型组合

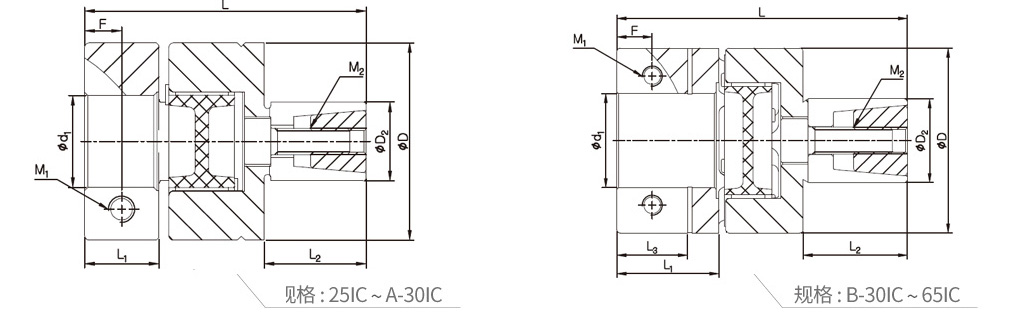

规格及性能
| 产品型号 | CAD | 尺寸 (±0.3mm) | 锁紧螺栓 | 嵌入型锁紧螺栓 | 容许 扭矩 (N·m) |
最大 转数 (min-1) |
惯性 力矩 (kg·m2) |
扭转 刚性 (N·m/rad) |
质量 (g) |
容许误差 | 夹紧 分离 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | L1 | L3 | F | L2 | D2 | 尺寸(M) | 锁紧 扭矩 (N·m) |
尺寸(M2) | 锁紧 扭矩 (N·m) |
偏角 (˚) |
偏心 (mm) |
轴向 偏差 (mm) |
||||||||
| SJC-25IC-BL |  |
25 | 41.2 | 10 | - | 5 | 15.5 | 10 | M3 | 1.7 | M3 | 1.2 | 7 | 13,000 | 4.7×10-6 | 220 | 30 | 1 | 0.07 | -0.4 ~ +1.0 | X |
| SJC-25IC-GR | 25 | 41.2 | 10 | - | 5 | 15.5 | 10 | M3 | 1.7 | M3 | 1.2 | 7 | 13,000 | 4.7×10-6 | 260 | 30 | 1 | 0.07 | -0.4 ~ +1.0 | X | |
| SJC-25IC-RD | 25 | 41.2 | 10 | - | 5 | 15.5 | 10 | M3 | 1.7 | M3 | 1.2 | 7 | 13,000 | 4.7×10-6 | 300 | 30 | 1 | 0.05 | -0.4 ~ +1.0 | X | |
| SJCA-30IC-BL | |
30 | 42.8 | 11.3 | - | 5.6 | 15.5 | 12 | M4 | 3.5 | M4 | 2.5 | 7.5 | 10,000 | 9.3×10-6 | 170 | 46 | 1 | 0.08 | -0.4 ~ +1.0 | X |
| SJCA-30IC-GR | 30 | 42.8 | 11.3 | - | 5.6 | 15.5 | 12 | M4 | 3.5 | M4 | 2.5 | 7.5 | 10,000 | 9.3×10-6 | 200 | 46 | 1 | 0.08 | -0.4 ~ +1.0 | X | |
| SJCA-30IC-RD | 30 | 42.8 | 11.3 | - | 5.6 | 15.5 | 12 | M4 | 3.5 | M4 | 2.5 | 7.5 | 10,000 | 9.3×10-6 | 220 | 46 | 1 | 0.06 | -0.4 ~ +1.0 | X | |
| SJCB-30IC-BL | |
30 | 47.5 | 16 | 11.1 | 5.4 | 15.5 | 12 | M4 | 3.5 | M4 | 2.5 | 7.5 | 10,000 | 1.2×10-5 | 170 | 52 | 1 | 0.08 | -0.4 ~ +1.0 | ○ |
| SJCB-30IC-GR | 30 | 47.5 | 16 | 11.1 | 5.4 | 15.5 | 12 | M4 | 3.5 | M4 | 2.5 | 7.5 | 10,000 | 1.2×10-5 | 200 | 52 | 1 | 0.08 | -0.4 ~ +1.0 | ○ | |
| SJCB-30IC-RD | 30 | 47.5 | 16 | 11.1 | 5.4 | 15.5 | 12 | M4 | 3.5 | M4 | 2.5 | 7.5 | 10,000 | 1.2×10-5 | 220 | 52 | 1 | 0.06 | -0.4 ~ +1.0 | ○ | |
| SJCA-40IC-BL | |
40 | 63.5 | 19.5 | 13.6 | 6.8 | 21 | 20 | M5 | 8 | M6 | 10 | 35 | 8,500 | 5.6×10-5 | 1,500 | 136 | 1 | 0.06 | -0.5 ~ +1.2 | ○ |
| SJCA-40IC-GR | 40 | 63.5 | 19.5 | 13.6 | 6.8 | 21 | 20 | M5 | 8 | M6 | 10 | 35 | 8,500 | 5.6×10-5 | 1,600 | 136 | 1 | 0.06 | -0.5 ~ +1.2 | ○ | |
| SJCA-40IC-RD | 40 | 63.5 | 19.5 | 13.6 | 6.8 | 21 | 20 | M5 | 8 | M6 | 10 | 35 | 8,500 | 5.6×10-5 | 1,750 | 136 | 1 | 0.04 | -0.5 ~ +1.2 | ○ | |
| SJCB-40IC-BL | |
40 | 69 | 25 | 16.5 | 8.4 | 21 | 20 | M5 | 8 | M6 | 10 | 35 | 8,500 | 7.4×10-5 | 1,500 | 151 | 1 | 0.06 | -0.5 ~ +1.2 | ○ |
| SJCB-40IC-GR | 40 | 69 | 25 | 16.5 | 8.4 | 21 | 20 | M5 | 8 | M6 | 10 | 35 | 8,500 | 7.4×10-5 | 1,600 | 151 | 1 | 0.06 | -0.5 ~ +1.2 | ○ | |
| SJCB-40IC-RD | 40 | 69 | 25 | 16.5 | 8.4 | 21 | 20 | M5 | 8 | M6 | 10 | 35 | 8,500 | 7.4×10-5 | 1,750 | 151 | 1 | 0.04 | -0.5 ~ +1.2 | ○ | |
| SJC-55IC-BL | |
55 | 86.3 | 30.3 | 21 | 10.5 | 31 | 25 | M6 | 13 | M8 | 20 | 80 | 6,500 | 1.2×10-4 | 3,000 | 310 | 1 | 0.09 | -0.5 ~ +1.4 | ○ |
| SJC-55IC-GR | 55 | 86.3 | 30.3 | 21 | 10.5 | 31 | 25 | M6 | 13 | M8 | 20 | 80 | 6,500 | 1.2×10-4 | 4,500 | 310 | 1 | 0.09 | -0.5 ~ +1.4 | ○ | |
| SJC-55IC-RD | 55 | 86.3 | 30.3 | 21 | 10.5 | 31 | 25 | M6 | 13 | M8 | 20 | 80 | 6,500 | 1.2×10-4 | 6,000 | 310 | 1 | 0.06 | -0.5 ~ +1.4 | ○ | |
| SJC-65IC-BL | |
65 | 99.3 | 35.3 | 25.6 | 12.5 | 37 | 35 | M8 | 30 | M10 | 40 | 180 | 5,500 | 1.7×10-4 | 6,500 | 400 | 1 | 0.1 | -0.6 ~ +1.5 | ○ |
| SJC-65IC-GR | 65 | 99.3 | 35.3 | 25.6 | 12.5 | 37 | 35 | M8 | 30 | M10 | 40 | 180 | 5,500 | 1.7×10-4 | 8,500 | 400 | 1 | 0.1 | -0.6 ~ +1.5 | ○ | |
| SJC-65IC-RD | 65 | 99.3 | 35.3 | 25.6 | 12.5 | 37 | 35 | M8 | 30 | M10 | 40 | 180 | 5,500 | 1.7×10-4 | 10,000 | 400 | 1 | 0.08 | -0.6 ~ +1.5 | ○ | |
- 惯性力矩和质量是以最大内径为基准的数据。
- 周围环境温度在30℃以上时，请依据温度补正系数来补正额定/最大扭矩值。
- 嵌入型轴套不能与键槽配合使用，嵌入型部分滑动扭矩为基准核定出的容许扭矩。
- 嵌入型轴套的D2尺寸如需要非标尺寸时，请与我司联系确认。
- 夹紧型轴套的内径请确认对应夹紧型产品的页面。
- 可与空间节约型、内螺栓固定型、胀紧型配合使用。
