产品介绍
滚珠螺杆支撑座

滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

  • 滚珠螺杆用支撑座（Index）
  • 产品 采购向导
  • 客制化生产
  • 电机支座单元
  • 一般负载用支撑座
  • 高负载用支撑座
  • 注油型支撑座
  • 其他 F.A.部件
    （锁紧螺母/轴承座）

电机支座单元

电机支座单元

MOTOR BRACKET youtube [CH] 电机支座单元
- 介绍视频
产品概要
  • 结构 和 轴承组合
  • 根据伺服电机的电机支座单元
  • 电机支座单元 采购向导
  • 滚珠螺杆固定侧轴端推荐形状
结构

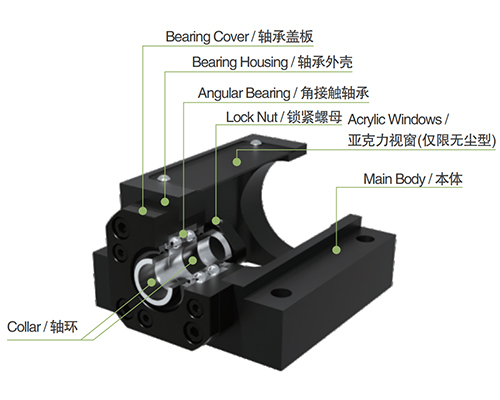

固定端

固定端

  • 所有产品均附有预压，无晃动，精度高。
  • 提供多种形式的产品。
    • 与支撑座结合起来的一体式支座
    • 无尘型和开放型
  • 附带锁紧螺母和垫圈 隔环( )。

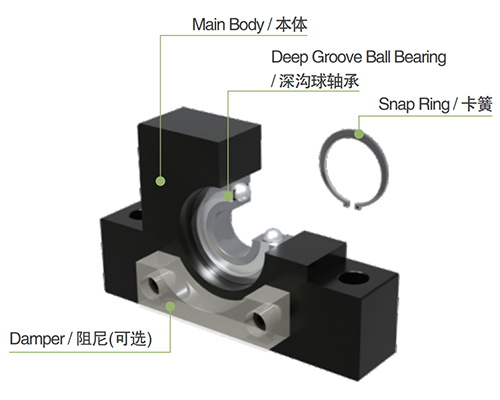

支撑端

支撑端

  • 深沟球轴承和卡簧一起提供。
  • 可选附带阻尼块型。
轴承组合

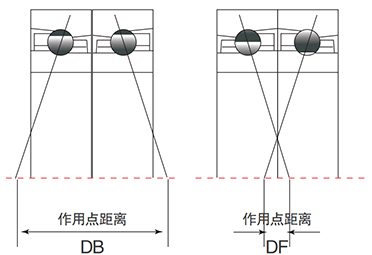

  1. 角接触轴承组合种类
    1. 背面组合 DB 作用点距离过长，当力矩荷重作用时刚性高。但内部荷重增加容易产生提前剥落等损伤。根据使用者固定锁紧螺母时使用的扭矩来决定预压。
    2. 正面组合(DF)：作用点距离短，对力矩荷重的负荷能力较差，但针对容许组装偏差能力卓越。制造商在装配轴承盖板时已经装有了预压，客户可以轻松使用。
  2. 成一机工支撑座轴承组合
    • 标准品为正面(DF)组合。
    • 如需背面(DB)组合，请与我司联系确认。
