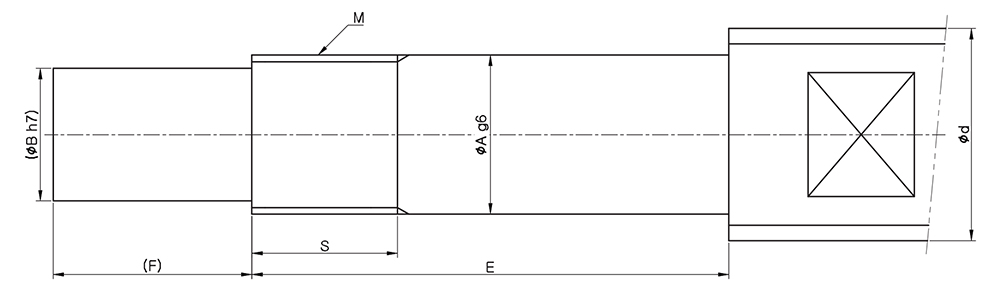

滚珠螺杆固定侧轴端推荐形状

滚珠丝杠外径 (mm)	轴承部 外径	末端轴 外径	锁紧螺母		固定侧
d	A	B	产品型号	规格 M x pitch	C-SBU				O-SBU				E-SBU
					产品型号	E	F	S	产品型号	E	F	S	产品型号	E	F	S
Ø10-Ø12	8	6	RN-8	M8 x 1/0.75	C-SBU-8	35	9	10	O-SBU-8	35	9	10	E-SBU-8	35	9	10
Ø10-Ø15	10	8	RN-10	M10 x 1/0.75	C-SBU-10	36	15	11	O-SBU-10	36	15	11	E-SBU-10	36	15	11
Ø14-Ø18	12	10	RN-12	M12 x 1	C-SBU-12	36	15	11	O-SBU-12	36	15	11	E-SBU-12	36	15	11
Ø20	15	12	RN-15	M15 x 1	C-SBU-15	49	20	13	O-SBU-15	49	20	13	E-SBU-15	49	20	13
Ø25-Ø28	20	17	RN-20	M20 x 1	C-SBU-20	64	25	17	O-SBU-20	64	25	17	-	-	-	-

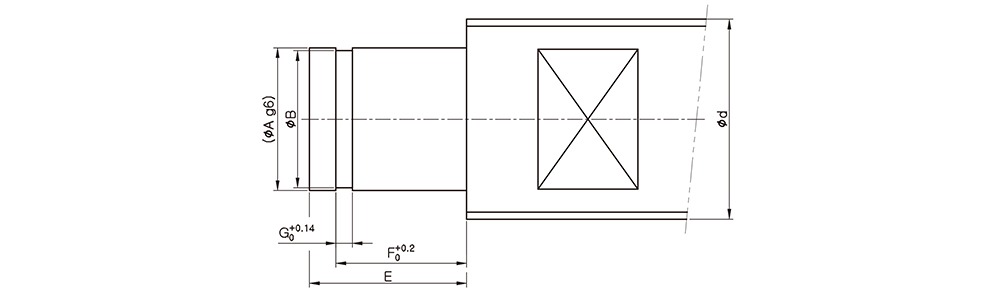

滚珠螺杆支撑侧轴端推荐形状

滚珠丝杠 外径 (mm)	支撑侧	轴承部 轴 (mm)		卡簧 槽 (mm)
d	S-SBU	A	E	B	F	G
Ø10-Ø12	S-SBU-8	6	9	5.6	6.9	0.9
Ø10-Ø15	S-SBU-10	8	10	7.6	7.9	0.9
Ø14-Ø18	S-SBU-12	10	11	9.6	9.15	1.15
Ø20	S-SBU-15	15	13	14.3	10.15	1.15
Ø25-Ø28	S-SBU-20	20	19	19	15.35	1.35
