产品结构及采购向导

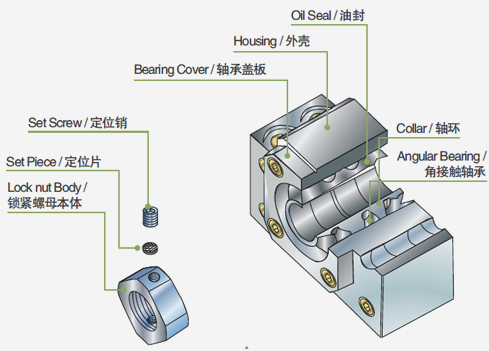

固定端
- 角接触轴承组装结构为DF正面组合。
- 全部产品附有预压，无晃动、高精度。
- 内置油封，防止润滑脂流出、灰尘混入。
- 含锁紧螺母及轴环一并销售。

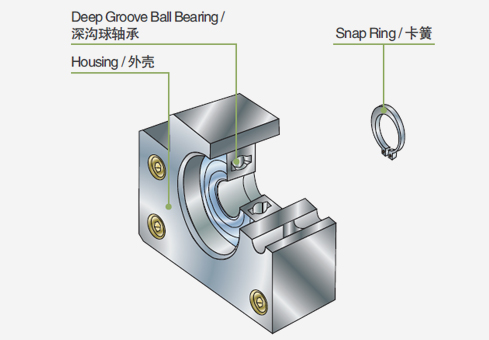

支撑座
- 含深沟球轴承及卡簧一并销售。
滚珠螺杆支撑座用于精密支撑滚珠螺杆两端轴使用。
(株)成一机工根据规格、负载、用途生产多样化产品，
为客户提供最佳便利。

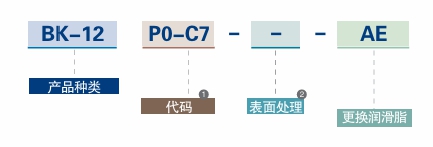

| ① 代码 | 标记(仅限固定端) | 轴承精度 | 预压 |
|---|---|---|---|
| P5 | P5 | 中预压 | |
| C8 | 一般 | 中预压 | |
| P0-C7 | 一般 | 轻预压 |

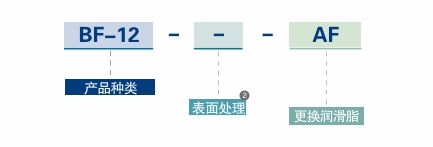

| ② 表面处理 | 标记 | 表面处理 |
|---|---|---|
| 无标记 | 黑色氧化膜 | |
| RA | 低温镀黑铬(Raydent) |
| 润滑脂种类 | 标准 | LG2 | AFE-CA | AFF | HT-Z1 | NBU-15 | XL-600 |
|---|---|---|---|---|---|---|---|
| 符号 | 无标记 | AG | AE | AF | AH | AN | AX |
※有关更换润滑脂的详细内容，请参考滚珠螺杆支撑座规格的客户订购指南页面。

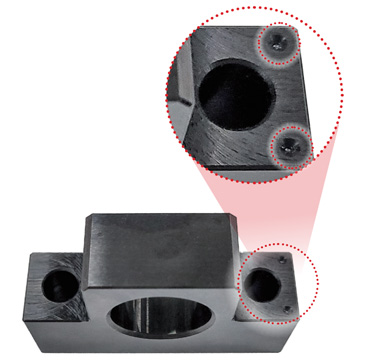

支撑侧外壳顶部有基准面的标记。
请根据标记方向的研磨加工面为基准来组装产品。
如果按照错误的方向组装，可能会因轴承中心不一致而产生噪音或
振动，或者轴承运行不畅，请留意基准研磨面的方向进行组装。
· 适用的型号：AF，BF，CF，EF series(方形)
